Layher SIM erhöht Baustelleneffizienz bei Traggerüstbau

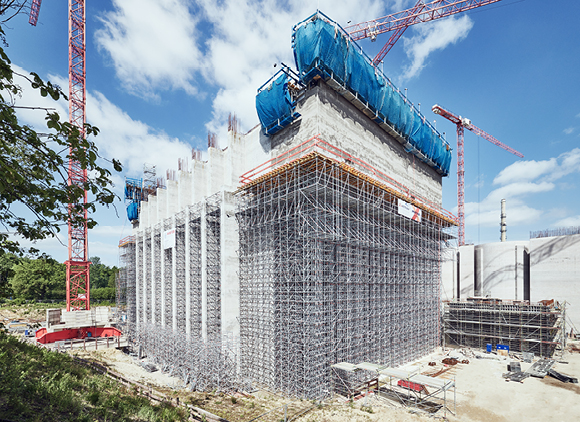

Beim Bau eines Müllheizkraftwerks war als Schalungsunterstützung für auskragende Wände mit 12 m Höhe ein Traggerüst notwendig. Dabei mussten nicht nur die hohen Linienlasten von bis zu 150 kN/m beachtet werden, sondern auch die komplexe Gebäudegeometrie und der enge Zeitplan. Neben der richtigen Systemlösung mit Allround Traggerüst TG 60 und TwixBeam sowie einem qualifizierten Auf- und Abbau durch professionelle Gerüstbauer sorgten vor allem digitale Prozesse im Rahmen von Layher SIM für positive Effekte im kompletten Projekteverlauf – also bei Planung, Logistik und Ausführung. Für ein mehr an Baustelleneffizienz und Terminsicherheit.

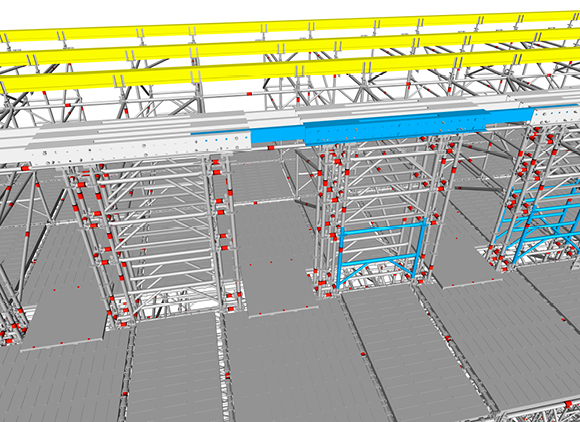

Die 3D-Gerüstplanung mit LayPLAN CAD erlaubte nicht nur eine exakte Anpassung des Traggerüsts an die Baustellenanforderungen inklusive intensiver Abstimmung mit Auftraggeber und Sicherheitsverantwortlichen, sondern ermöglichte im Anschluss auch die einfache Übergabe der Gerüstmodelldaten für den statischen Nachweis. Dies sparte Zeit. Verzögerungen infolge einer unzureichenden Planung entfielen.

Das Traggerüst für das Müllheizkraftwerk wurde in verschiedenen Bauphasen errichtet. Dank digitaler Vorplanung ließen sich Materiallisten mit dem LayPLAN MATERIALMANAGER für jeden Bauabschnitt erzeugen – die Materiallieferungen erfolgten so just-in-time auf die Baustelle. Vorschaubilder auf den Materiallisten erleichterten zudem die Identifikation der Bauteile auf der Baustelle.

Layher 2D-Pläne von Gerüstkonstruktionen enthalten QR-Codes zum 3D-Modell. Gerüstmonteure können dieses auf der Baustelle so detailliert von allen Seiten betrachten – für einen reibungslosen Auf- und Abbau. Dies erhöhte die Effizienz bei der Traggerüstmontage erheblich.

Durch die Kombination aus Allround Traggerüst TG 60 und Aluminium-Träger TwixBeam ließ sich die Schalungsunterstützung problemlos via Rahmenbündelung an die hohen Linienlasten anpassen und gleichzeitig materialsparend montieren. Und auch eine sichere Arbeitsplattform unterhalb der Schalung sowie ein Treppenturm als sicherer Höhenzugang wurden einfach mit Allround-Bauteilen integriert. Also mit Serienbauteilen.
