vonRoll casting entwickelt Zylinderkopf

Die Caterpillar Energy Solutions GmbH vertraute bei der Entwicklung der neuen Motorengeneration TCG 3032 auf die Spezialisten der vonRoll casting. Eine besondere Herausforderung bei dem Projekt war es, einen Zylinderkopf mit den vorgegebenen Dimensionen kostengünstig, sprich «automatisch in Grünsand» herzustellen. Insbesondere die Teilehöhe, die großen Wandstärkenunterschiede sowie die filigranen Kanäle für die Wasserkühlung forderten die Entwicklungsabteilungen beider Unternehmen – dies alles mit dem Ziel, ein höchst anspruchsvolles Bauteil prozesssicher herzustellen.

Die Abmessungen übertreffen alle durch vonRoll bis heute gefertigten Zylinderköpfe. Dank der frühzeitigen Einbindung der Gießereiingenieure war das Unternehmen in der Lage, diesen Zylinderkopf mit einem Stückgewicht von 285 kg und den Maßen 650 x 420 x 325 mm wirtschaftlich auf dem Formautomaten herzustellen.

vonRoll stellte die Formeinrichtung mit 19 Kernbüchsen im eigenen Modellbau mit Unterstützung der CNC-Fräsmaschinen FZ30 her. Bereits die ersten Probe-Abgüsse erfüllten die hohen Anforderungen in allen Punkten. Die gegossene Vorserie steht im Schwesterwerk vR production (nuelles) sas  zur Vorbearbeitung bereit.

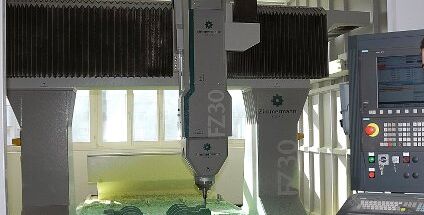

Quelle: BDG  Vorschau-Foto: 5-Achsen Portalfräsmaschine, Artikelfoto: Zylinderkopfrohling in 3D-Darstellung (Fotos: BDG)
