Verunreinigungen in Montageprozessen entfernen

In Systemen, die aus spezifikationsgerecht sauberen Bauteilen hergestellt werden, finden sich nicht selten funktionskritische Verunreinigungen. Wesentliche Entstehungsquellen dieser Verschmutzungen sind Montageprozesse. Um Funktion, Qualität und Langzeitzuverlässigkeit der Baugruppe oder des Produkts zu gewährleisten, müssen diese Verunreinigen gezielt entfernt werden.

Das quattroClean-Schneestrahlreinigungssystem der acp – advanced clean production GmbH entfernt filmische und partikuläre Verunreinigungen im One-Piece-Flow der Linie mit reproduzierbarem Ergebnis – auch von empfindlichen und fein strukturierten Oberflächen. Die Reinigung erfolgt trocken und je nach Bedarf ganzflächig oder selektiv. Das System lässt sich platzsparend in einen Montage- oder Fügeprozess integrieren sowie einfach automatisieren.

Effektiver als Druckluft
Als Reinigungsmedium kommt umweltneutrales, flüssiges Kohlendioxid zum Einsatz, das unbegrenzt haltbar ist. Das flüssige Kohlendioxid wird durch die Zweistoffring-Düse des quattroClean-Systems geleitet und entspannt beim Austritt zu feinen CO²-Kristallen. Dieser Kernstrahl wird durch einen ringförmigen Druckluft-Mantelstrahl gebündelt und auf Überschallgeschwindigkeit beschleunigt. Beim Auftreffen des gut fokussierbaren, minus 78,5°C kalten Schnee-Druckluftstrahls auf die zu reinigende Oberfläche kommt es zu einer Kombination aus thermischem, mechanischem, Sublimations- und Lösemitteleffekt. Diese vier Wirkmechanismen sorgen dafür, dass partikuläre Verunreinigungen wie Späne, Abrieb und flitterartige Feinstgrate ebenso wie filmische Kontaminationen, beispielsweise Reste von Schmiermitteln und Pasten sowie Schmauchspuren aus Laserschweißprozessen und Flussmittelreste aus Lötarbeitsgängen prozesssicher abgereinigt werden. So lassen sich auch Verunreinigungen entfernen, die etwa mit Druckluft nicht entfernt werden können.

Die aerodynamische Kraft des Schnee-Druckluftstrahls sorgt außerdem dafür, dass die abgelösten Schmutzpartikel weggeströmt und in der Arbeitskammer des Systems abgesaugt werden. Das kristalline Kohlendioxid geht während der Reinigung vollständig in den gasförmigen Zustand über, das Reinigungsgut ist daher sofort trocken.

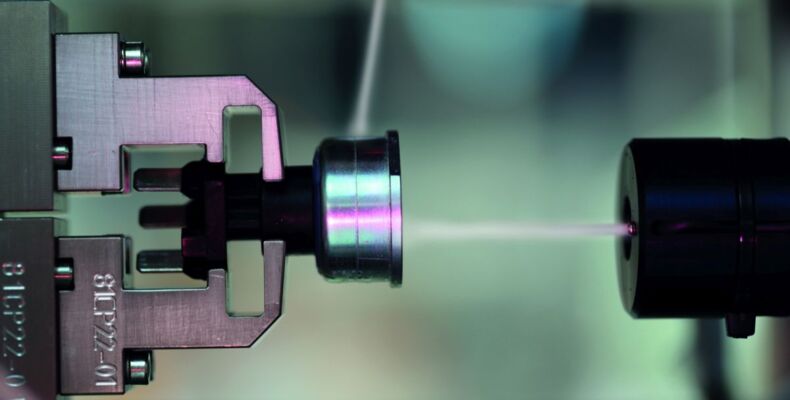

Quelle: acp Bildtext: Das mit zwei Düsen ausgestatte quattroClean-System ermöglicht die gleichzeitige Innen- und Außenreinigung des Produkts direkt in der Montage. (Foto: acp)
