USD Formteiltechnik setzt auf Messgeräte von Wenzel

Die USD Formteiltechnik GmbH liefert rund 6.000 verschiedene Kundenzeichnungsteile in den Fertigungsverfahren Feinguss, Formguss, Druckguss, Sintern, MIM, Gesenkschmieden, Stanzen und Drehen - ob Kleinstbauteile mit einem Gewicht von lediglich 0,02 Gramm für Herzschrittmacher oder Werkstücke mit einem Gesamtgewicht von über einer Tonne für schwere Baumaschinen.

Um noch schneller und genauer zu messen wurde ein Portalmessgerät LH 65 mit der Messsoftware Metrosoft QUARTIS in Betrieb genommen. Das LH 65 von Wenzel ist ein universelles und flexibel einsetzbares Messgerät für die unterschiedlichsten Anwendungen. Dabei ist es wichtig, mikrometergenaue Angabe zur Länge, Form und Lage der Teile zuverlässig und schnell zu ermitteln.

Die erforderliche Messgenauigkeit liegt in Abhängigkeit der Bauteilgröße in der Regel unter 10 µm. Kein Problem für die Koordinatenmessmaschine von Wenzel. Ausgestattet mit dem motorischen Dreh-/Schwenkkopf PH10M und dem kompakten Messtaster TP200 von Renishaw, misst das Portalmessgerät mit einer Genauigkeit von 2,1 + L/300 µm.

Die Anschaffung hat sich für USD ausgezahlt. Doch bevor das Messgerät im temperierten Messraum installiert wurde, der nach der Richtlinie VDI/VDE 2627, Güteklasse 3 ausgelegt ist, erfolgte ein strenger Auswahlprozess. Dazu verglich USD mehrere Messlösungen verschiedener Hersteller.

„Wichtig war uns die Möglichkeit zur Automatisierung der Messabläufe bei gleichzeitiger Reduzierung des Bedienereinflusses auf das Messergebnis“, erklärt Christian Kosak, Geschäftsführer der USD. Weitere ausschlaggebende Kriterien waren die Genauigkeit, der Messdurchsatz, eine leistungsstarke und einfach zu bedienende Messsoftware sowie die Anbindung an die vorhandenen CAD und CAQ Systeme.

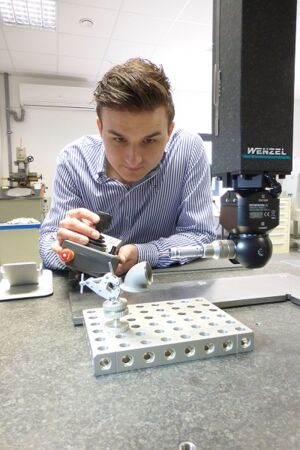

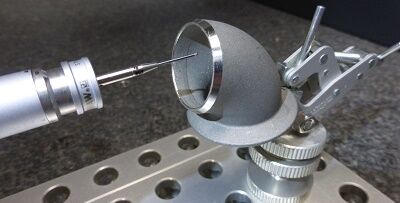

Quelle: WENZEL Group GmbH & Co. KG; Bildtext: Messung eines Bauteils zur Abgasrückführung mit dem Wenzel Portalmessgerät LH 65 (Fotos: USD Formteiltechnik GmbH)
