Union Iron & Steel: Neue Knüppelschweißanlage

Der Stahlproduzent Union Iron & Steel Company LLC (Union Iron & Steel) hat Primetals Technologies den Auftrag erteilt, für das bestehende Stabwalzwerk des Unternehmens in Abu Dhabi die Endloswalztechnologie ERT-EBROS zu liefern. Damit sollen die Ausbringung und der Nutzungsgrad der Anlage gesteigert werden. Die neue Anlage soll Ende 2017 ihren Betrieb aufnehmen und sich in weniger als zwei Jahren amortisieren. Es ist die ihrer Art im Nahen Osten.

Die ERT-EBROS-Anlage ist für eine jährliche Produktionskapazität von 420.000 Tonnen ausgelegt und kann Knüppel mit einem quadratischen Querschnitt von 130 x 130 und 150 x 150 Millimetern verarbeiten. Das ERT-EBROS-System verschweißt aufeinanderfolgende Knüppel, sodass diese so verbunden in einem Endlos-Walzprozess verarbeitet werden können. Dies erhöht die Ausbringung, da die sonst anfallenden Zeiten zwischen dem Walzen zweier Knüppel eingespart werden. Auch das Kühlbett kann besser ausgelastet werden.

Das System wird zwischen dem Wärmofen und dem ersten Walzgerüst installiert. Es verwendet einen Abbrennschweißprozess mit schneller und intensiver Erhitzung. Dabei entsteht eine feste Verbindung zwischen den Knüppeln, ohne dass zusätzliches Füllmetall benötigt wird. Ein „Dynamic Flash Control"-System sorgt für die Steuerung aller Prozessparameter in Echtzeit und damit für eine hohe Qualität der Verbindung bei gleichzeitig niedrigem Energieverbrauch und Materialverlust.

Integrierte Hochfrequenztransformatoren

Nach dem Schweißen und Kopfstauchen werden die Verbindungsstellen mit einem selbstreinigenden Entgrater geglättet. Die Entgratungsmaschine arbeitet unabhängig von der Schweißeinheit, sodass sich die Zykluszeit nicht erhöht. Eine „Active Spatter Protection" schützt die mechanische und elektrische Ausrüstung vor Stahlspritzern. Herzstück des elektrischen Systems sind die integrierten Hochfrequenztransformatoren. Jeder Transformator ist mit Dioden ausgestattet, die die einlaufende hochfrequente Rechteckspannung in eine extrem flache Gleichspannung umwandeln. Die Rechteckspannung wird von Umrichtern erzeugt, mit denen der Strom zehnmal schneller geregelt werden kann als mit Thyristorkreisen. Eine stabile Spannung und kurze Regelzeiten sind wesentliche Voraussetzungen für einen stabilen, wiederholbaren Prozessablauf.

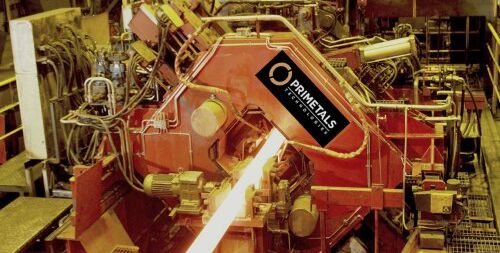

Quelle: Primetals Technologies  Artikelfoto: ERT- EBROS Knüppelschweißanlage (Foto: Primetals Technologies)
