Trendbericht Werkzeuge zur Metallbearbeitung
von Angelika Albrecht
![](assets/images/1/amb_messe-stgt-66453220.jpg)

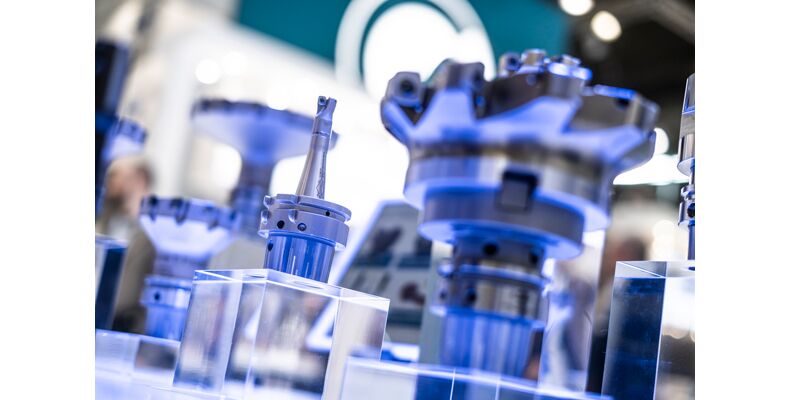

Neue Werkstoffe, der Trend zur Miniaturisierung, Wettbewerbsdruck, Digitalisierung und nachhaltigeres Wirtschaften – so lauten nur einige der Herausforderungen, mit denen Fertigungsbetriebe umgehen müssen. Das gilt auch für den Start der Wertschöpfungskette, an der meist eine Methode der Metallbearbeitung steht. Nicht selten sind es die Werkzeug-Spezialistinnen und -Spezialisten, bei denen die Anfragen zuerst landen, komplexe und problematische Zerspanungsprozesse zu optimieren. Zu den häufigsten Problemen der Zerspanerinnen und Zerspaner gehören Werkzeugverschleiß, Bearbeitungszeiten und Kosten.
Schneidstoffe und Beschichtungen
Die Entwicklung neuer Schneidstoffe und Beschichtungen ist ein Schlüsselbereich in der Weiterentwicklung von Präzisionswerkzeugen. Hartmetall, Keramik und Diamantbeschichtungen reduzieren den Verschleiß und verlängern Standzeiten. Am Ende sind häufig sie es, die für ein unterbrechungsfreies Arbeiten sorgen.
Bei Iscar kommt noch ein weiteres Element hinzu: Bei den 3-Schneiden-Vollhartmetall-Flachkopfbohrern wurden innere Kühlmittelkanäle für eine verbesserte Bearbeitungsleistung integriert. Die drei Kühlmitteldüsen verlängern die Lebensdauer der Schneide und verbessern die Spanabfuhr. Die Flachbohrer-Linie von Iscar ist nach eigenen Angaben die erste auf dem Markt für die Bearbeitung von Flachbodenbohrungen. Die drei Schneiden des Bohrers verbessern die Qualität der Bohrungen, vor allem, wenn unterbrochene Schnittbedingungen auftreten. Das können beispielsweise sich schneidende Löcher oder schräge Flächen sein.
Verbundwerkstoffe und neue Materialien
Auch Verbundwerkstoffe wie Kohlefaser oder Titanlegierungen erfordern spezielle Werkzeuge, die extremen Belastungen standhalten können. Mit der steigenden Nachfrage nach diesen leichteren und dennoch robusten Materialien steigt auch der Bedarf an Werkzeugen, die diese Materialien bearbeiten können. Forschung und Entwicklung vieler Unternehmen konzentrieren sich daher auf die Herstellung solcher Werkzeuge, mit einem Fokus auf deren Beschichtungen.
Auch Hersteller Mapal aus Aalen entwickelt seine Oberflächentechnologien weiter. Extrem harte und verschleißbeständige Diamantschichten zerspanen Materialien wie CFK, Keramik, Graphit und Aluminiumverbindungen. Vor allem in der Automobil- und Luftfahrtindustrie, im Werkzeug- und Formenbau und in der Medizintechnik fordern die Anwenderinnen und Anwender hohe Standzeiten und Prozesssicherheit.
Im Aalener Kompetenzzentrum für Beschichtungstechnologien werden Wendeschneidplatten und Vollhartmetallwerkzeuge mittels PVD- oder CVD-Verfahren für den späteren Einsatz vorbereitet. Für die Trockenbearbeitung und für hohe Schnittgeschwindigkeiten empfehlen die Expertinnen und Experten in der Regel CVD. Bei der chemischen Gasphasenabscheidung (Chemical Vapour Deposition) werden Verbindungen bis knapp über 1000 °C aufgebracht. Sind eher instabile Bearbeitungssituationen oder schwierige Zerspanungsbedingungen zu erwarten, kommen die zäheren PVD-Schichten zum Einsatz. Die Physical Vapour Deposition verbindet metallische Hartstoffe wie Titannitrit oder Titanaluminiumnitrit mit den Hartmetall-Grundkörpern. Spielen adhäsive Verschleißvorgänge ein Rolle, fällt die Wahl häufig auf diamantähnlichen Kohlenstoffschichten (DLC). Diese werden ebenfalls mit PVD oder einem plasmaunterstützten CVD-Verfahren abgeschieden. Ein Beispiel von Mapal ist der OptiMill-Composite-Speed-Plus Vollhartmetallfräser für CFK-Werkstoffe. Hier ist es die homogene CVD-Diamantbeschichtung, die für lange Standzeiten und hohe Prozesssicherheit sorgt.
Faserausrisse und -überstände sowie unschöne Grate sind auch für viele Kundinnen und Kunden von Emuge Franken ein Problem. In vielen unterschiedlichen Branchen wie der Luft- und Raumfahrtindustrie, der Automobilindustrie, dem Energiesektor oder dem Sport- und Medizinbereich werden Verbundwerkstoffe eingesetzt. Als Antwort auf unterschiedlichste Bearbeitungsprobleme in diesen Industriezweigen hat das Unternehmen seine Fiber-Cut-Fräswerkzeuge entwickelt. Sie bearbeiten faserverstärkte Kunststoffe wie CFK, GFK und AFK. Für Schruppanwendungen in CFK und GFK sind ZR-beschichtete Fräser mit Durchmessern von 4,0 bis 20 mm verfügbar. Die Fräser mit Diamant-ZR-Beschichtung schruppen und schlichten ausrissfrei. Spezielle Verzahnungen sorgen für sauberes Trennen der Fasern, hohes Spanvolumen und optimale Spanabfuhr.
Nanotechnologie und mikrostrukturierte Werkzeuge
Ein weiterer Trend betrifft die Größe der herzustellenden Bauteile. Sie werden immer kleiner. Damit schrumpfen auch die notwendigen Formen und Geometrien. Die Miniaturisierung von Bauteilen erfordert Werkzeuge mit immer präziseren und kleineren Abmessungen. Die Übergänge sind fließend in Mikro- und Nanotechnologie. Werkzeuge mit mikroskopisch kleinen Strukturen sind besonders in der Elektronik- und Medizintechnik gefragt.
Beispiel LMT Tools in Schwarzenbek: Bei der Entwicklung der Mikrofräser stand neben der gewünschten Bauteilqualität auch die Produktivität und Prozesssicherheit im Vordergrund. Für die hochpräzise Fräsbearbeitung mit kleinen Werkzeugdurchmessern bietet LMT unterschiedliche Mikrofräser im Toleranzbereich bis 0,007 mm an. Die 3-, 4- und 6-mm-Präzisionsschäfte mit h5-Toleranz und einem Durchmesserbereich von 0,3 bis 3,0 mm sind in zwei Geometrievarianten erhältlich: eine torische Ausführung mit gerader Stirn für präzise Konturen sowie eine Ausführung mit Kugelkopf. Letztere erlaubt eine höhere Flexibilität bei der Bearbeitung von komplexen 3D-Formen. Durch die Kugelform des Fräsers können Rundungen und unregelmäßige Oberflächen präzise bearbeitet werden.
Einer der Hauptanwendungsbereiche ist die Hartbearbeitung im Gesenk- und Formenbau – seien es komplexe 3D-Formflächen, tiefe Kavitäten, Bohrungen, Hinterschnitte oder Rippenstrukturen. Den hohen thermomechanischen Belastungskollektiven begegnet LMT Tools mit hochtemperaturbeständigen und verschleißfesten Schicht-Substrat-Systemen. So erhalten die Werkzeuge ihre Oxidiations- und Diffusionsbeständigkeit sowie Warmhärte.
Auch bei Paul Horn kommt es in der Mikrozerspanung darauf an, die Prozesse in ihrer Gesamtheit zu beherrschen. Bei zu produzierenden Außendurchmessern von 0,1 mm, Einstichen von 0,5 mm und Vorschüben von 5 µm erhält man ein Gefühl dafür, wie präzise alle Elemente einer Bearbeitung aufeinander abgestimmt sein müssen. Sehr geringe Spantiefen verlangen sehr scharfe Schneiden, um den Schnittdruck so niedrig wie möglich zu halten. Die schleifscharfen Schneidkanten erhöhen jedoch die Gefahr von Mikroausbrüchen. Schon ein kleiner Ausbruch im Bereich von wenigen µm an der Schneidkante wirkt sich negativ auf die bearbeitete Oberfläche des Werkstücks aus. Auch spielt die Oberflächengüte der Spanfläche eine wichtige Rolle. Um Aufbauschneiden entgegenzuwirken, wird die Spanfläche bei Paul Horn vor ihrem Einsatz sehr fein geschliffen bzw. poliert.
Kleinste Durchmesser ohne Pilotieren
Auch bei Ceratizit werden Bohrer für kleine und zudem noch sehr tiefe Durchmesser angeboten. Bis 30xD bohren die WTX-Bohrer bei gleichzeitiger hoher Positioniergenauigkeit. Die 5xD Ausführung ist als Pilotbohrer für die Micro-Tieflochbohrer ausgelegt und schafft die Voraussetzungen für den Mikrotieflochbohrprozess. Aufgrund ihrer Eigenzentrierung kann bei den Mikrobohrern bis einschließlich 8xD auf das Pilotieren/Zentrieren verzichtet werden.
Stähle, Guss-Materialien oder hochwarmfeste Werkstoffe werden mit den Bohrern sicher und wiederholgenau bearbeitet, so der Hersteller. Die spezielle Geometrie der Spitze erhöht die Positioniergenauigkeit und geläppte Oberflächen sorgen im Verbund mit patentierten Spanraumöffnungen für einen sicheren und schnellen Spanabtransport. Gekühlt werden die Werkzeuge mithilfe spiralförmiger Kühlkanäle und der Kühlmittelkammer im Schaft.
Ohne Spannmittel keine präzise Bearbeitung
In der 5-Achs-Bearbeitung von Rohteilen sorgen neue Standardspannmittel für die präzise und unterbrechungsfreie Zerspanung. Beispiel ist der Zentrischspanner EvoGrip von Emuge, ein manuell betätigter Direktspanner, der das Werkstück zentrisch fixiert. Die kompakte Bauform ermöglicht die Mehrseitenbearbeitung über fünf Achsen und macht Spannvorrichtungen dieser Art universell einsetzbar. Mit seinem modularen und schlanken Systemaufbau erreicht er eine maximale Spannkraft von bis zu 75 kN.
Ergänzung dazu ist das Nullpunktspannsystem EvoPoint. Es ermöglicht hohe Genauigkeiten und kann dank des modularen Aufbaus mit dem Zentrischspanner-Baukasten kombiniert werden. In Verbindung mit EvoPoint können Rüstzeiten um bis zu 80 % reduziert werden, so der Hersteller.
Messen und Prüfen
Wo es um Genauigkeit geht, darf auch die entsprechende Kontrolle nicht fehlen. Das Beispiel, dass es auch hier stets Neuigkeiten gibt, stammt von AMB-Aussteller Hahn+Kolb. Mit den Rauheitsmessgeräten Micro, DH-9 und Easyroughness von Diavite und Atorn bietet der Werkzeug-Dienstleister drei Lösungen zur Messung von Oberflächen nach ISO 21920. Die neue internationale Norm mit ihren drei Teilen zur profilhaften Messung, Charakterisierung und Angabe der Oberflächenbeschaffenheit (Rauheit, Welligkeit) von Bauteilen ersetzt seit Ende 2021 die zurückgezogenen Normen ISO 4287, ISO 4288, ISO 13565-2 und ISO 1302. Diese hatten nicht mehr alle Möglichkeiten moderner Messgeräte abgedeckt.
Easyroughness von Atorn greift selbst die Rauheit von filigranen Bohrungen, Wellendurchmessern, Inneneinstichen und Zahnflanken ab. Neben einer Visualisierung der Oberflächenrauheit über einen großen 10,1"-Full-HD-Industrie-Touchscreen-PC werden die Messergebnisse über das integrierte Windows-IoT-Betriebssystem abgelegt, inklusive der Möglichkeit zur Bild-/Foto-Dokumentation. So kann die Anwenderin oder der Anwender sicher sein, dass die angestrebten Werte auch dem aktuellen Stand entsprechen und dies gegenüber seinen Kundinnen und Kunden dokumentieren.
Dieser kleine Ausschnitt der Neuerungen in der Metallbearbeitung zeigt, wie vielfältig die Themen auf der diesjährigen AMB in Stuttgart werden. Vom 10. bis 14. September 2024 zeigen die Ausstellerinnen und Aussteller ihre Lösungen zu Zerspanungs- und Spannwerkzeugen, Mess- und Prüftechnik, Betriebseinrichtungen, Handlingsystemen, Arbeitsschutz und Maschinen und mehr. Ein Bündel an Lösungen für viele Branchen, in denen Miniaturisierung, zunehmender Wettbewerbsdruck und herausfordernde Werkstoffe ein Thema sind.
Seit 1982 präsentiert die AMB die Highlights der internationalen Metallbearbeitungsindustrie. Auch 2024 ist sie fester Bestandteil in den Terminkalendern der Branche – in diesem Jahr vom 10. bis 14. September. Sie ist Marktplatz und Treffpunkt der spanabhebenden Metallbearbeitung, auf dem in sämtlichen Facetten neueste Produkte, Technologien, Innovationen, Dienstleistungen und Konzepte präsentiert werden. Unterstützt wird die AMB von den ideellen Trägerverbänden VDMA Präzisionswerkzeuge, VDMA Software und Digitalisierung sowie VDW Verein Deutscher Werkzeugmaschinenfabriken e.V.
Quelle und Vorschaubild: Landesmesse Stuttgart GmbH
