Transfluid entwickelt neue Rohrumformmaschine

Werkstücke einer speziellen Bauart sind immer wieder aufs Neue gefragt. Ob für die Erstfertigung oder die Wiederholungspräzision: Für eine effektive Umsetzung braucht es die Sicherheit der exakten Parameter. Durch die automatische Werkzeugerkennung ermöglicht die axiale Rohrumformmaschine t form REB 645 eine Rohrbearbeitung mit schnellen Werkzeugwechseln für komplexe Geometrien und extreme Umformgrade.

Gestartet wird mit einem Barcode-Scan-System. Darüber können die Bearbeitungsdaten eines Rohres mit individuellem Strichcode einfach eingelesen werden – beispielsweise für eine Endenumformung. Sämtliche Werkzeuge der mit sechs Umformstufen ausgestatteten Maschine verfügen dafür über Sensoren (RFID). So ist sichergestellt, dass das richtige Programm und die passenden Werkzeuge bereitstehen. Detektiert die automatische Überprüfungseinheit ein falsches Werkzeug, zeigt das Bedienungspanel mit Datenspeicher diese Information sofort an. Hier wird auch die Kennzeichnung für das richtige Werkzeug für den Austausch angegeben. Über das Schnellwechselsystem mit Gabel zum Fixieren und Arretierbolzen zur Befestigungssicherung kann der Maschinenbediener das Werkzeug unmittelbar austauschen und anschließend die Rohrendenumformung exakt umsetzen.

Die Rohrumformmaschine ermöglicht das axiale Umformen von Rohren mit einem Durchmesser von 6 bis 45 mm. Über einen Servomotor wird die Werkzeugfolge horizontal und vertikal positioniert. Darüber hinaus sind Rollierstationen für spezifische Umformungen integrierbar. Die Anlage kann mitt elektrischen oder hydraulisch numerischen Antrieben ausgestattet werden. Für extrem kurze Zykluszeiten ist es ebenfalls möglich, die Umformverfahren schrittweise in Transferanlagen auszuführen.

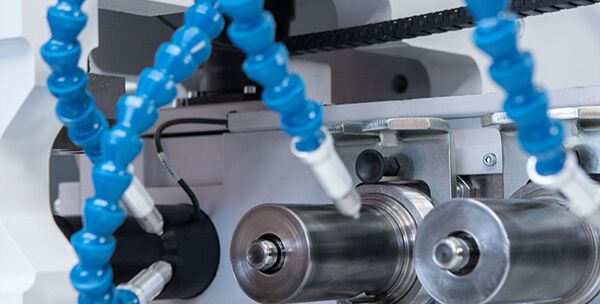

Quelle: Transfluid  Artikelfoto: Vor der Endenumformung werden die Bearbeitungsparameter über einen Barcode eingelesen. (Foto: Transfluid)
