Schuler entwickelt neue Baureihe für Ringwalzen

Mit der neuen Baureihe für Ringwalzen, die Schuler in enger Zusammenarbeit mit der Schmiede-Industrie entwickelt hat, bietet das Unternehmen nun auch komplette Produktionslinien aus einer Hand. Schuler präsentiert die Maschine erstmals auf der derzeit laufenden Fachmesse EMO (Halle 15, Stand E29).

Die Position des oberen Dornlagers und damit die Länge der Walzdorne ist auf die Geometrie des Ringes einstellbar, was zu einer deutlich reduzierten Biege- und damit Werkzeugbelastung führt. Durch einen zusätzlichen Antrieb des Walzdorns können alle Umformwerkzeuge auch in der Nebenzeit rotieren und so von allen Seiten gleichmäßig gekühlt werden.

Das neuartige Maschinenkonzept mit einer vergleichbar geringeren Bauhöhe verbessert außerdem die Zugänglichkeit für einen schnellen Wechsel des Walzdorns. In Kombination mit der Hauptwalze in Kassettenausführung ist so ein Werkzeugwechsel in nur wenigen Minuten möglich.

Die neue Baureihe ist für Ringgrößen von bis zu 8.000 Millimeter Außendurchmesser und einer Höhe von bis zu 1.250 Millimeter konzipiert. Auf der EMO stellt Schuler eine Maschine für Ringe mit einem Durchmesser von 4.000 Millimeter und einer Höhe von 1.000 Millimeter vor. Für den Antrieb der Hauptwalze sind hier zwei Motoren mit einer Leistung von jeweils 500 Kilowatt und Kegelwalzen mit 500 Kilowatt vorgesehen. Möglich sind auch Maschinen mit stärkeren Antrieben für spezielle Werkstoffe oder größere Ringabmessungen, die Schuler auf die jeweiligen Anforderungen der Kunden abstimmt.

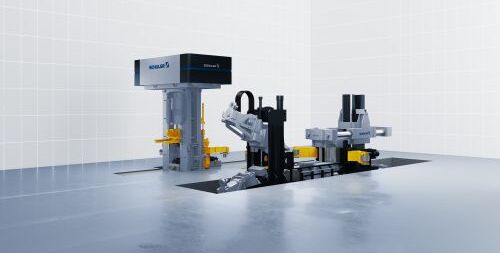

Quelle: Schuler  Artikelfoto: Mit einer neu entwickelten Ringwalze bietet Schuler nun komplette Produktionslinien zur Herstellung von Ringen aus einer Hand. (Foto: Schuler)
