Rauheitsmessung Online: EMG SORM® meistert die Herausforderungen

EMG SORM® wurde speziell für den Einsatz in kontinuierlichen Produktionslinien (z. B. Prozesslinien) entwickelt und misst innerhalb der Fertigungslinie berührungslos die Oberflächenrauheit des laufenden Bandes. Es ist ein System zur Online-Messung von Rauheitskenngrößen an laufenden Bändern.

Die gestiegenen Anforderungen an neue Werkstoffe und immer komplexere Bauteile erfordern eine immer höhere Prozesssicherheit. Ein wichtiges Qualitätsmerkmal von unbeschichteten und oberflächenveredelten Bändern sind Rauheitskennwerte. EMG SORM® wurde speziell für den Einsatz in kontinuierlichen Produktionslinien (z. B. Prozesslinien) entwickelt und misst innerhalb der Fertigungslinie berührungslos die Oberflächenrauheit des laufenden Bandes. Das System nimmt dabei mit Hilfe eines optischen Abtastverfahrens zunächst das Mikroprofil der Oberfläche auf. Das Oberflächenprofil kann ähnlich verwendet werden, wie ein Oberflächenprofil, das von einem taktilen Verfahren (Tastschnittgerät) ermittelt wurde. Aus dem so bestimmten Profil werden die entsprechenden Rauheitsparameter mit Hilfe eines Bandpassfilters nach den gängigen Normen (DIN / ISO / SEP) berechnet und in Echtzeit online für die Prozesslinie dargestellt und für die Qualitätssicherung zur Verfügung gestellt.

Das Haupteinsatzgebiet ist die Rauheitsmessung auf Flachprodukten im Stahl- oder Aluminiumsektor. Andere Materialien können auf Anfrage im EMG-Labor auf Messbarkeit geprüft werden.

Was sticht besonders heraus?

EMG SORM® basiert auf dem konfokal-chromatischen Messprinzip. Diese Methode nutzt den Effekt, dass Linsen für verschiedene Wellenlängen des Lichts unterschiedliche Brennpunkte haben. Diese Eigenschaft ermöglicht eine sehr präzise, schnelle und berührungslose Messung. EMG SORM® berechnet die nach DIN EN 10049 und SEP 1941 definierten Rauheitskenngrößen, darunter den arithmetischen Mittenrauheitswert Ra, die Spitzenzahl RPc und den Welligkeitswert Wsa. Die maximale Liniengeschwindigkeit für die Ra- und Wsa-Messung beträgt 350 m/min und für Rpc 120 m/min. Es wird eine LED-Lichtquelle im sichtbaren Spektrum verwendet. Insgesamt handelt es sich um eine etablierte Technologie, die bereits für die Rauheitsmessung in Labors eingesetzt wird. Besondere Sicherheitsanforderungen beim Betrieb des Systems – zum Beispiel im Vergleich zum Einsatz von Laserverfahren – bestehen nicht.

Mit dem eingesetzten Verfahren liefert EMG SORM® zuverlässige Rauheits- und Welligkeitsdaten über die Bandlänge und -breite und kann für alle unterschiedlichen Oberflächenstrukturen (EBT, EDT, LBT, SBT, PRETEX®, ...) ohne spezielle Anpassung verwendet werden.

Integration in die Produktionslinie

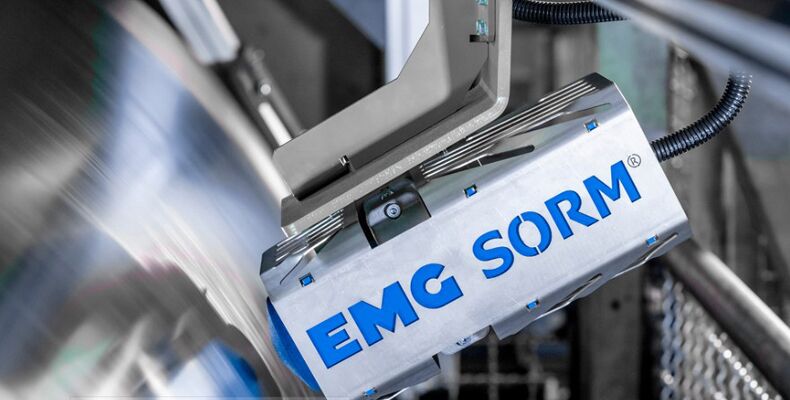

EMG SORM® verfügt über sehr geringe Einbaumaße (weniger als 400 mm, in Produktionsrichtung) und einen Messabstand von 25 mm, wodurch es sehr einfach und sicher in die Linie integriert werden kann. Solange die Banddickenvariation weniger als 3 mm beträgt, kann der Messkopf ohne motorische Vertikalverfahrung zum Abstandsausgleich fest auf der Traversiereinheit montiert werden. Verschmutzungen oder Beschädigungen der Optik werden durch eine elastische Schutzkappe (im Bild blau mit Sicht auf das Band) und bei Bedarf mit einem zusätzlichen Luftstrom (Überdruck im Gehäuse) sicher vorgebeugt. Zudem ist der Messkopf mit max. 5 kg Eigengewicht ein Leichtgewicht. Die auf dem konfokal-chromatischem Messprinzip beruhende neue Generation EMG SORM® hat ihre Leistungsfähigkeit inzwischen in mehreren Produktionseinsätzen eindrucksvoll bewiesen.

Sichern Sie sich die Vorteile der Online-Rauheitsmessung für Ihre Produktion

Die Online-Rauheitsmessung mit EMG SORM® erlaubt Ihnen eine direkte und kontinuierliche Qualitätskontrolle über die gesamte Bandlänge und bei Bedarf in verschiedenen Spuren. Der Einsatz geht aber über Themen wie Qualitätssicherung, Verschnittoptimierung und schnellere Freigabe deutlich hinaus. So ist z. B. die Steuerung oder auch die Regelung des Dressiergerüstes in einer Feuerverzinkungsanlage auf der Basis der Ra-Werte kein Hexenwerk. Oder denken Sie an die auf Rauheitsmessung basierende Verlängerung der Walzenreise? Auch das ist möglich, und selbstverständlich lassen sich manuelle Labormessungen oder Inline-Messungen mit Tastschnittgeräten auf ein Mindestmaß reduzieren.

Die Broschüre zu EMG SORM®können Sie HIER downloaden.

Quelle und Vorschaubild: EMG Automation GmbH
