Präzise Inline-Geometriemessung von Draht

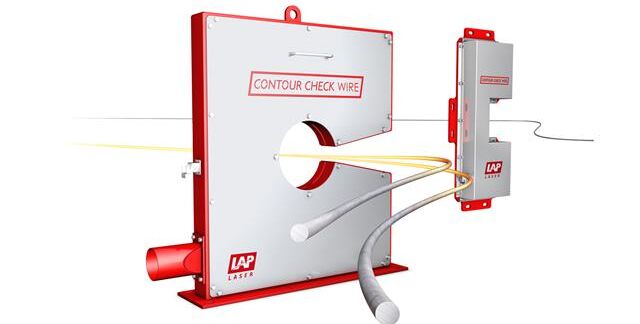

Auf der TUBE/WIRE 2018, die vom 16. bis 20. April in Düsseldorf stattfindet, stellt LAP in Halle 7, Stand E16, erstmals das neue optische Messsystem CONTOUR CHECK WIRE vor. Es eignet sich besonders für die präzise Inline-Geometriemessung von Draht auch in Werken mit geringen Produktionsvolumina. Mit ihm können die Drahthersteller die von ihren Kunden vorgegebenen Toleranzen exakt einhalten und gleichzeitig den Materialeinsatz optimieren.

Die laseroptische Messung von Durchmesser und Kontur von Draht mit mehrachsigen Systemen von LAP ist seit Langem in Drahtstraßen und Drahtziehanlagen etabliert, in denen sie oft unter rauen Umgebungsbedingungen arbeiten. Für die Geometriemessung in Prozessschritten, an denen weniger herausfordernde Bedingungen herrschen, hat LAP jetzt die neue Produktlinie CONTOUR CHECK WIRE entwickelt.

Bei vielen Umformschritten reicht bereits die Inline-Erfassung des Durchmessers des kalten Drahtes in nur einer Achse aus, um die Qualität des Endproduktes und die Effizienz der Produktion signifikant zu steigern. Mit geringen Kosten und einfacher Bedienbarkeit sind die neuen Systeme exakt auch auf die Bedürfnisse kleinerer Werke abgestimmt. Sie messen Durchmesser und Ovalität mit der gleichen Präzision wie die Systeme der bewährten CONTOUR CHECK Familie von LAP, sind aber kompakter und benötigen außer elektrischem Strom keine Medienversorgung.

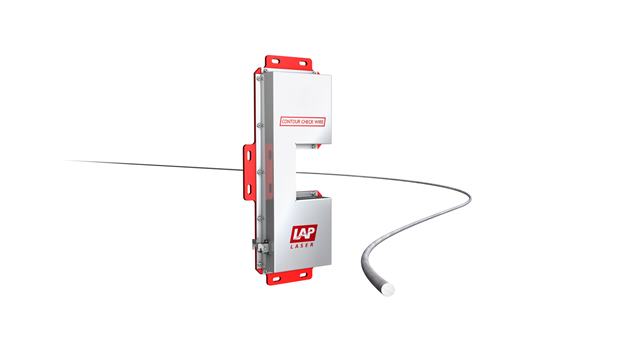

Die Systeme eignen sich für die Inline-Messung von Draht mit Durchmessern zwischen 0,5 und 30 mm. Dabei messen sie mit einer Genauigkeit von +/- 8 µm. Bei Umgebungstemperaturen bis 40 °C benötigen sie keine Kühlung. Aufgrund der geringen Abmessungen können die Sensoren einfach in vorhandene Linien integriert oder auch im mobilen Einsatz an mehreren Stellen im Werk verwendet werden. Wie alle Systeme von LAP sind sie an die Bedingungen in der Stahlindustrie angepasst: Sie sind für walzwerkstypische Betriebsbedingungen ausgelegt, haben ein robustes Gehäuse und sind schnell betriebsbereit.

Dr. Ralph Föhr, der Leiter der Business Unit „Industry Systems“ bei LAP, hat bei der Entwicklung besonders großen Wert auf einen minimalen Verkaufspreis gelegt: „Mit dem neuen System CONTOUR CHECK WIRE können unsere Kunden Material- und Produktionskosten im Bereich von 50.000 bis 200.000 Euro im Jahr einsparen. Da es deutlich weniger kostet, amortisiert es sich sehr schnell – besonders in Werken, die über mehrere Linien verfügen.“

Die Messwerte werden auf dem Touchscreen des mitgelieferten Panel-PC numerisch und grafisch angezeigt. Über optionale Interfaces können die Systeme in die Infrastruktur des Werkes eingebunden werden.

Quelle und Fotos: LAP GmbH Laser Applikationen
