Vollautomatische Säge- und Lagerlösung von KASTO bei SEW-EURODRIVE

Der Anwender – 22.000 Mitarbeiter weltweit, 17 Fertigungswerke und 92 Drive Technology Center in 56 Ländern. Mit einem Umsatz von 4,5 Milliarden Euro (2023) gehört SEW-EURODRIVE zu den internationalen Marktführern für Antriebstechnik und Antriebsautomatisierung. Die Zentrale befindet sich im badischen Bruchsal.

Die Herausforderung – 15 Tonnen Langgutbündel aus Stahl entmagnetisieren, vereinzeln, die drei oder sechs Meter langen Rohre und Stangen mit Durchmessern von 22 bis 260 Millimeter zur Säge transportieren und zuschneiden sowie Segmente für die Fertigung kommissionieren – alles vollautomatisch und quasi mannlos. SEW und KASTO hatten sich in ihrer strategischen Partnerschaft für die Versorgung der neuen Fertigungshalle ein ambitioniertes Ziel gesetzt. Die Experten für Säge- und Lagertechnik standen damit vor einem der größten Aufträge in der 180-jährigen Unternehmensgeschichte.

Die Lösung – Bei Planung und Realisierung des neuen Lagers auf etwa 4.000 Quadratmetern für die Fertigungshalle Nord in Graben-Neudorf setzen KASTO und SEW auf eine Kombination eines Wabenlagers vom Typ UNICOMPACT mit 5.140 Lagerplätzen für Kassetten bis drei Tonnen und einem Sägezentrum vom Typ KASTOcenter mit 450 Plätzen für Einzelstangen.

Das UNICOMPACT zeichnet sich durch eine hohe Raumnutzung aus. Die beiden kompakten Regalbediengeräte (RBG) bringen das Material an die sieben längsseitig installierten Ausgabestationen KASTOpick split, wo es über Aushubmimiken vereinzelt und an die Zufuhrrollenbahn der Säge übergeben wird. Damit das Material definiert liegt, sind alle 5.140 Kassetten mit schrägen Bodenleisten ausgestattet. Bei Bedarf lassen sich drei weitere Stationen an das System anbinden.

Da Stahl durch Transport und Reibung einen gewissen Magnetismus aufbauen kann, der in weiteren Fertigungsschritten problematisch ist, installierte KASTO im Wareneingang ein Entmagnetisierungssystem. Ein Kran legt den kompletten Bund vom Lkw auf einer Material-Polder-Kettenbahn (MPK) ab. Je nach Vorgabe per Strichcode lagert die Anlage die Ware direkt in das Wagenlager ein oder transportiert den Bund in den Bypass zur Entmagnetisierungsspule. Hier durchfährt die Transportkassette ein magnetisches Wechselfeld, das das komplette Material vollautomatisch entmagnetisiert. Anschließend lagert das RBG den behandelten Stahl ebenfalls in das UNICOMPACT ein.

KASTO Sägezentren sind eine Kombination aus Pufferlager und CNC-Sägemaschinen. SEW setzt auf das vollautomatische Kragarmlager KASTOcenter varioplus 2. Von hier aus bringt ein computergesteuertes RBG komplett automatisiert einzelne Stäbe zu den integrierten Sägen. Um Platz zu sparen, baute KASTO die Sägestationen als Tunnel direkt in den Regalblock des UNICOMPACT Lagersystems.

Acht vollautomatische Produktionskreissägen des Typs KASTOvariospeed C 18 durchtrennen Werkstücke bis 180 Millimeter Durchmesser. Die CNC-gesteuerten Produktionskreissägeautomaten in schwerer Bauart schneiden Vollmaterial, Profile und Rohre in allen Qualitäten. Die robusten Komponenten garantieren hohe Schnittleistungen und lange Standzeiten.

Rohre und Stangen mit größeren Querschnitten zerteilt der vollhydraulische Hochleistungs-Bandsägeautomat KASTOtec SC 4 in Einzelstücke. Das horizontal parallel verfahrende Sägeband trennt Rund-, Vierkant- und Flachmaterial sowie Rohre und Profile in allen Qualitäten, zum Beispiel Werkzeugstähle sowie schwer zerspanbare Werkstoffe wie Titan, Hastelloy und Inconel. Die Schnittgeschwindigkeit ist stufenlos regelbar, die Höhe der Sägeeinheit lässt sich vollautomatisch über Lichttaster einstellen.

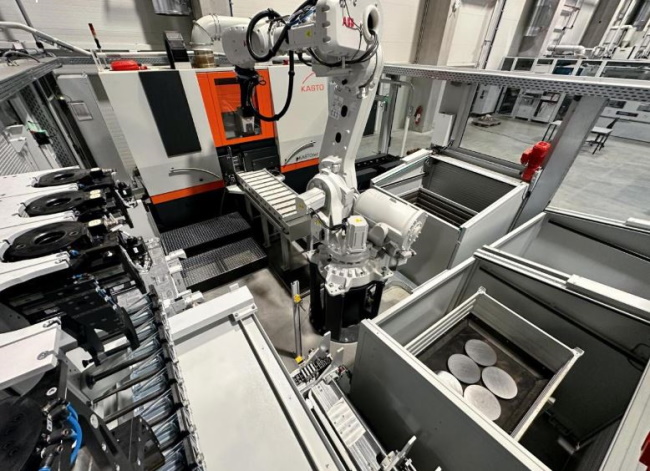

Der Sortierbereich befindet sich innerhalb der Abschnittlängen-Zugstrecke. Hier sortiert und stapelt das Roboterhandling-System KASTOsort die Sägeabschnitte. Dabei trifft die innovative KI-Lösung autonome Entscheidungen, wählt Greifer, Behälter und Stapelmuster selbstständig aus. Fahrerlose Transportsysteme (FTS) holen die Kisten anschließend ab und bringen sie an ihren Zielort in der Fertigung.

Das Warehouse Management System (WMS) KASTOlogic kümmert sich um den reibungslosen Materialfluss. Die einheitliche Bedienphilosophie unterstützt Anwender bei der täglichen Arbeit im Lager. Daneben optimiert die Software die Fahrwege der RBG, überprüft und bewertet Systemveränderungen. Natürlich integrierte KASTO auch die Sägemaschinen und das Materialhandling in das WMS, um den kompletten Arbeitsprozess vollständig zu automatisieren. Über eine Schnittstelle kommuniziert KASTOlogic mit dem SAP-ERP-System, um die Automatisierung zu vervollständigen.

Das Fazit – KASTO überzeugte den Antriebsspezialisten durch die umfassende Konzeption und Planung, indem es die spezifischen Kundenanforderungen sorgfältig analysierte und in die maßgeschneiderte Gesamtlösung integrierte. Diese Praxis gewährleistet höchste Effizienz und optimale Anpassung an individuelle Bedürfnisse, was KASTO als verlässlichen Partner auszeichnet. „KASTO hat Lager und Sägen auf unsere Anforderungen maßgeschneidert und versorgt unsere neue Fertigungshalle am Standort Graben-Neudorf vollautomatisch mit den passenden angearbeiteten Materialien – ab Losgröße 1“, erklärt Max Schmidt, Gruppenleiter Production Systems Project Management bei SEW-EURODRIVE und war von Anfang an in Planung und Umsetzung der Logistiklösung eingebunden. „Dabei lässt sich die komplette Anlage mit nur drei bis vier Personen bedienen. In Zeiten des Fachkräftemangels ist das ein riesiger Vorteil“, betont er.

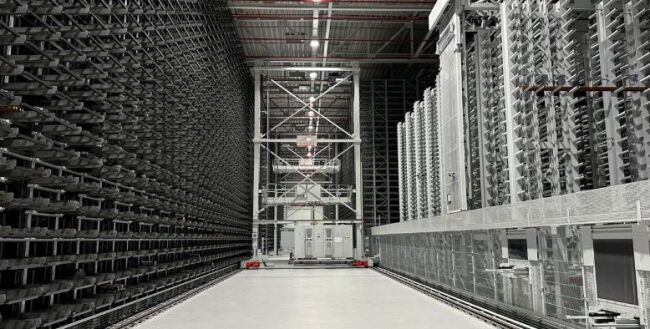

Bildtext (Titel): Das neue Lager ist eine Kombination eines Wabenlagers vom Typ UNICOMPACT mit 5.140 Kassetten und dem Sägezentrum KASTOcenter mit 450 Plätzen.

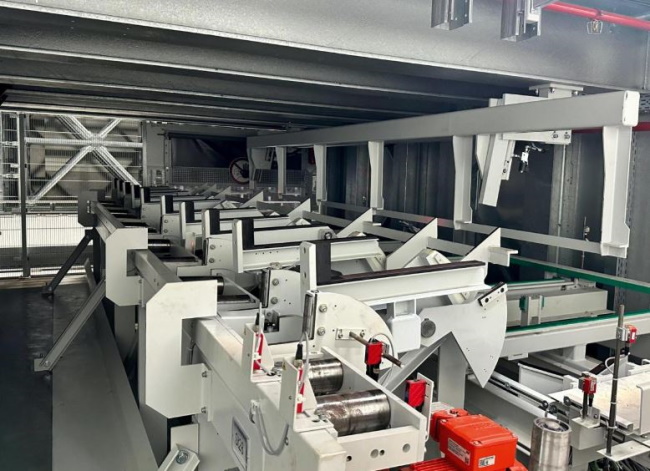

Bildtext 1: Der vollhydraulische Hochleistungs-Bandsägeautomat KASTOtec SC 4 zerteilt Rohre und Stangen mit großen Querschnitten in Einzelstücke.

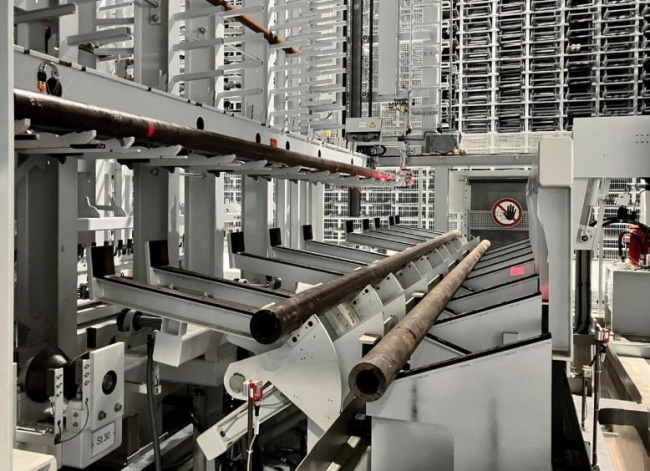

Bildtext 2: Die Ausgabestation KASTOpick split vereinzelt das Langgut über Aushubmimiken und übergibt es an die Zufuhrrollenbahn der Säge.

Bildtext 3: Mit der Säge- und Lagerlösung von KASTO fertigt SEW ab Losgröße 1 vollautomatisch.

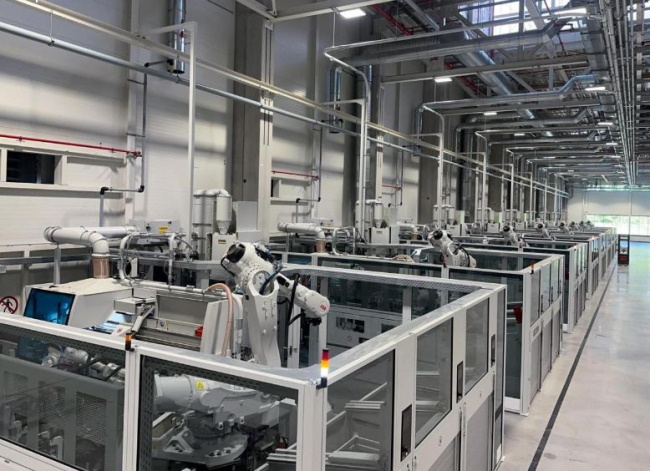

Bildtext 4: Acht vollautomatische Produktionskreissägen des Typs KASTOvariospeed C 18 durchtrennen Werkstücke bis 180 Millimeter Durchmesser.

Quelle und Fotos: KASTO Maschinenbau GmbH & Co. KG
