PARSAN investiert in Gesenkschmiedepresse

Der türkische Hersteller hochwertiger Schmiedeprodukte, PARSAN Makina Parçaları Sanayii A.Ş. in Pendik-Istanbul, Türkei, hat die SMS group mit der Lieferung einer vollautomatischen Gesenkschmiedepresse beauftragt. Die neue Presse vom Typ AMP 2500 hat eine Presskraft von 25 MN und kann pro Jahr bis zu fünf Millionen Teile schmieden. Auf der neuen Gesenkschmiedanlage sollen unter anderem Kolben und Flanschnaben in bis zu fünf Umformstufen mit maximal vier Kilogramm Teilegewicht hergestellt werden.

Die neue Gesenkschmiedepresse vom Typ AMP 2500 verfügt über eine elektrisch angetriebene Hubbalkenautomatik, eine mechanisch gekoppelte und einfahrbare Gesenksprühanlage, programmierbare Ausstoßer, sowie Werkzeughalter mit Werkzeug-Schnellwechsel­system. Eine Besonderheit ist die elektrische Hubbalkenautomatik EHA der SMS group. Sie besteht aus vier Einzelgehäusen mit außen am Pressengestell befestigten Antrieben. Dadurch sind sie vor Zunder und Schmutz geschützt. Die Automatik gewährleistet einen fein abgestimmten und ruhigen Bewegungsablauf. Dazu besitzt sie für jede Achse einen separaten Antrieb aus Servo-Motoren mit eigenem Getriebe.

Die drei Bewegungsachsen der elektrischen Hubbalkenautomatik sind Transportschritt, Heben/Senken sowie Öffnen/Schließen. Weg, Geschwindigkeit, Beschleunigung beziehungsweise Verzögerung der einzelnen Servo-Achsen werden automatisch synchronisiert. Das EHA-Hubbalkensystem ermöglicht eine sehr kurze Taktzeit bei gleichzeitiger Minimierung der Stoß­belastungen auf die mechanischen Elemente durch die Anwendung optimierter Beschleunigungs- und Verzögerungskurven bei jeder Bewegung. Gleichzeitig werden durch kontinuierliche Überwachung der Stößelstellung der Presse die Transportfolge der EHA und damit die Effizienz maximiert. Der Pressenhub wird von der Hubbalken­automatik ausgelöst.

Eine weitere Besonderheit der Presse ist der auf der Rückseite der Presse angeordnete ausschwenkbare Sprühmanipulator SE. Durch diese Anordnung ist der Werkzeughalter mit Werkzeugen von vorne frei zugänglich. Der Sprühmanipulator SE wird mittels einer mecha­nischen Kopplung in Übereinstimmung mit den Stößelbewegungen gesteuert. Dies stellt sicher, dass das System ständig exakt auf die Stellung von Stößel und Hubbalken abgestimmt ist. Die Sprühzeiten für die einzelnen Operationen sind einzeln programmierbar. Auch für Umrüst- und Wartungsarbeiten kann der Manipulator aus dem Bereich der Presse ausgeschwenkt werden.

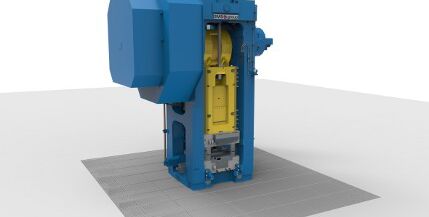

Quelle: SMS group  Bildtext: Die AMP 2500 hat eine Presskraft von 25 MN (Foto: SMS group)
