Neuer Meilenstein in der industriellen 3D-Messtechnik

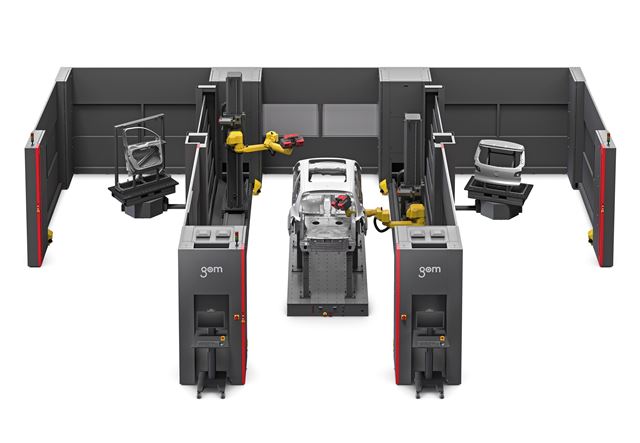

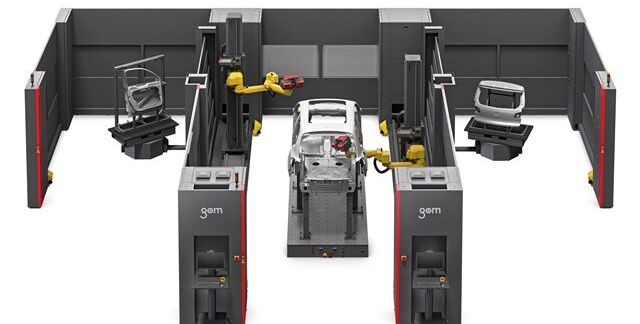

Auf der Control in Stuttgart (9.-12.5.17) zeigt GOM die komplette ATOS ScanBox Reihe einschließlich der Serien 7 und 8 für die automatisierte 3D-Digitalisierung und -Inspektion von großen Blechbauteilen wie Seitenwänden und ganzen Rohkarosserien.

Damit erfüllt GOM die gestiegenen Anforderungen der Automobilindustrie. Die optischen Messzellen können ortsflexibel in Presswerken und Karosseriewerken aufgebaut und in Betrieb genommen werden - ohne permanente Fixierung oder schwere Bodenverankerung. Die ATOS ScanBox Anlagen erzielen durch die 8-Achs-Kinematik (einer Kombination aus einer horizontalen Schiene, eines vertikalen Lifts sowie eines Knickarmroboters) die größtmögliche Flexibilität und Reichweite des ATOS Sensors. Bauteile und BIW können so aus jeder Perspektive und in engen Innenräumen vermessen werden. Auf Basis der vollständigen 3D-Ist Koordinaten können Abweichungen zum CAD sowie Detailinformationen wie Form- und Lagetoleranzen, Beschnitt oder Lochlagen geprüft werden.

Die serienmäßig enthaltene ATOS Professional Software ermöglicht darüber hinaus den virtuellen Zusammenbau ganzer Karosserien. Dabei werden die vollflächigen Messergebnisse mehrerer Bauteile virtuell zusammengefügt, um Informationen über Spaltmaß und Bündigkeit auszuwerten.

Quelle und Foto: GOM GmbH
