Neuer Maschinentyp von Heller mit Drehfunktion

Nürtingen - Dynamik und hohes Zerspanvolumen in jeder räumlichen Lage sind die Maßstäbe, die man bei Bearbeitungszentren von HELLER erwartet. Mit der Baureihe C wird man diesem Anspruch auch bei Drehoperationen gerecht. So überzeugen die Maschinentypen der Baureihe C mit einer leistungsstarken 5-Achs-Bearbeitung sowie mit einer horizontalen, vertikalen und in jeder Winkellage angestellten Drehfunktionalität.

Heller stellte auf der AMB 2018 das Konzept  mit einer nahezu einzigartigen Zerspanungsleistung, HSK-T 100 Werkzeugaufnahme und einem großen Arbeitsraum der CP 6000 vor.

Da die industriellen Bereiche zunehmend kleine und flexible Losgrößen abfordern, erweiterte HELLER das Standardlösungsprogramm bereits vor einigen Jahren mit 5-Achs-Bearbeitungszentren der Baureihe F. Auf Basis dieses Maschinenkonzeptes ist die Baureihe C entstanden, mit der man zusätzlich zur 5-Seiten- und 5-Achs-Simultanbearbeitung Möglichkeiten zur Verfügung stellt, die typisch für Drehmaschinen sind.

Diese Baureihe ist bei möglichen Werkstückdurchmessern bis 1.200 mm und einer Werkstückmasse bis zu 1.400 kg in diesem Marktsegment einzigartig. Ergänzt nach oben wird dieses Programm im HSK100-Bereich nun unter anderem durch das Bearbeitungszentrum CP 6000 mit einem Arbeitsraum von 1.000mm x 1.000mm x 1.300mm (X, Y, Z), einer Palettengröße von 630mm x 630mm und mit einem integrierten Palettenwechsler. Damit lassen sich künftig Werkstücke mit Durchmesser bis zu 1.000 mm (1580 mm bei Z-Hubeinschränkung) und einer maximalen Höhe von 1.200 mm in einer Aufspannung fräsen sowie prozesssicher und hoch produktiv drehen.

Die hohen Schnittleistungen werden unter anderem mit der eigens entwickelten und extrem steifen Schwenkkopfgeometrie PCU erreicht. Um die Baureihe noch drehmomentsteifer und formschlüssiger zu gestalten, wurde sie zudem mit einer Spindelarretierung ausgestattet. Welchen hohen Stellenwert bei dieser Baureihe die Drehoperation einnimmt, macht die fünfte Achse im Werkzeug deutlich. So lassen sich damit sehr effizient horizontal und vertikal mit der C- optional A- und der B-Achse Außen- und Innendrehkonturen herstellen.

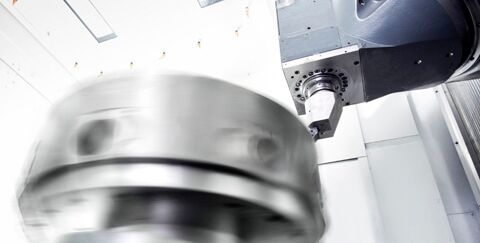

Der Rundtisch mit direktem Torque-Antrieb bringt die notwendige Leistung, wenn das Werkstück gegen das Werkzeug rotiert. Die CP 6000  dürfte vor allem in den Branchen Verfahrenstechnik- und Pumpenindustrie, der Energieindustrie sowie der Antriebstechnik bei der Bearbeitung rotationssymmetrischer Bauteile mit hoch produktiven Zentren nahezu ideal sein.

Über Heller Maschinenfabrik GmbH
HELLER entwickelt und produziert modernste CNC Werkzeugmaschinen und Fertigungssysteme für die spanende Bearbeitung. Er gilt als einer der führenden Hersteller und beschäftigt weltweit über 2.500 Mitarbeiter in Produktionsstätten in Europa, Asien und Nord- und Südamerika. Das HELLER Produktprogramm umfasst 4- und 5-achsige Bearbeitungszentren, Fräsdreh-Zentren, Maschinen für die Kurbel- und Nockenwellenbearbeitung, flexible Fertigungssysteme sowie ein modulares Dienstleistungsangebot.
