Neue 3D-Sprühköpfe für Gesenkschmiedepressen
von Alexander Kirschbaum
In Gesenkschmiedepressen entfernen Sprühköpfe zwischen den einzelnen Pressenhüben den Zunder von den Gesenken, kühlen die Oberfläche, bringen Schmierstoffe auf und trocknen die Oberfläche der Gesenke. Dabei stoßen konventionelle Sprühköpfe immer wieder an ihre Grenzen. Deshalb fertigt die SMS group die Sprühköpfe jetzt im 3D-Druck. Ausgangsmaterial ist Feinpulver auf der Basis von Polyamid. Das Ergebnis sind laut der SMS group 3D-Sprühköpfe, die im Vergleich mit solchen aus Stahl um 90 Prozent leichter sind. Dadurch können schnellere Handlingsysteme als bisher verwendet werden.
Das Unternehmen bietet lineare, kurvengesteuerte oder von Servomotoren angetriebene Sprühsysteme sowie Industrieroboter an. So verkürzen die neuen 3D-Sprühköpfe die Nebenzeiten der Presse und steigern die Ausbringung. Das geringe Gewicht der 3D-Sprühköpfe erleichtert die Montage und den Tausch von Sprühköpfen und reduziert gleichzeitig den Verschleiß der Handlingsysteme.
Individuell gefertigte 3D-Sprühköpfe
Der 3D-Druck bietet den Konstrukteuren der SMS group mehr Gestaltungsmöglichkeiten bei der Konstruktion der 3D-Sprühköpfe. Sie können die einzelnen Düsen exakt den Anforderungen der Kunden entsprechend anordnen und sogar die Form der Düsen individuell gestalten.
Jede Düse kann einzeln geschaltet werden, sowohl zum Sprühen als auch zum separaten Ausblasen der Zerstäuberluft – gleichzeitig oder zeitlich versetzt. So erzielen die Köpfe bei minimalem Sprühmittelverbrauch ein homogen über die Werkzeugoberfläche verteiltes Sprühbild und in der Folge eine lange Standzeit der Werkzeuge. Aufgrund der einteiligen Bauweise können die 3D-Sprühköpfe bei Drücken zwischen drei und mehr als zehn bar betrieben werden und unterschiedliche Sprühbilder erzeugen. Sie eignen sich sowohl für neue Pressen als auch für die nachträgliche Integration in bestehende Systeme.
Die durchbrochene Struktur verhindert die Ansammlung des Sprühmediums auf dem Sprühkopf. Die einzelnen Kanäle sind in ihrem Inneren strömungsoptimiert, so bilden sich dort nirgends Ablagerungen. Da die additiv gefertigten 3D-Sprühköpfe keine Trennfugen haben, kommt das Sprühmedium bei Stillständen nicht mit Luft in Berührung und kann nicht eintrocknen.
Prinzip der Plattensprühknöpfe übernommen
Von den ebenfalls von der SMS group entwickelten Plattensprühköpfen haben die Konstrukteure das Prinzip der außenmischenden Zweistoff-Düsen übernommen, die ein extrem feines Aerosol erzeugen. Im Gegensatz zu innenmischenden Düsen können sich die einzelnen Komponenten des Sprühmittels nicht entmischen.
Für das Schalten der Düsen setzt die SMS group bei den 3D-Sprühköpfen den gleichen Membranwerkstoff ein, der sich bei den Plattensprühköpfen bewährt hat. Die Membranplättchen befinden sich direkt an der Düse. Dies bietet aufgrund der kurzen Schaltzeiten eine hohe Dynamik und schließt gleichzeitig ein Nachtropfen aus.

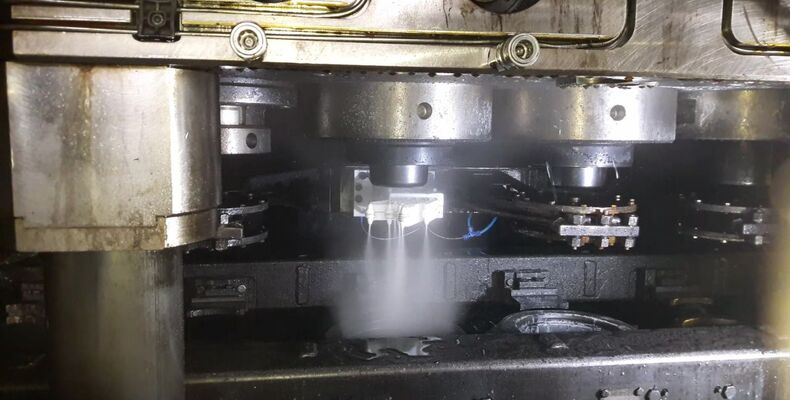

Quelle: SMS group Bildtext: Für unterschiedliche Sprühbilder können die 3D-Sprühköpfe aufgrund der einteiligen Bauweise mit Drücken zwischen drei und mehr als zehn bar betrieben werden. (Foto: SMS group)
