Rohrbearbeitung mit automatischem Werkzeugwechselsystem
Das Biegen von Rohren mit Durchmessern bis 127 mm wird kontinuierlich anspruchsvoller, während die Folgekosten so gering wie möglich sein sollten. Unter diesem Anspruchsdenken haben die Spezialisten aus dem nordrhein-westfälischen Schmallenberg ihre Rohrbiegemaschine t bend DB 40120-CNC-VE entwickelt. Sie ermöglicht bei solchen Rohren Biegeradien von 1 x D und sehr geringen Wandstärken.
Effektiver mit Transfluid-Sequenzsteuerung
Im Rahmen eines aktuellen Projektes wurde der Aufbau dieses neuen Biegesystems vollelektrisch umgesetzt. Alle Bewegungsachsen sind über die spezielle Transfluid-Sequenzsteuerung optimal miteinander synchronisiert oder können gegeneinander gesteuert programmiert werden. Darüber hinaus besteht die Möglichkeit, über die Sequenzsteuerung die Abläufe zu optimieren, was die produktspezifischen Taktzeiten effektiv verbessert.
Eine weitere Stärke ist die einfache Bedienung der Anlage: Sämtliche Parameter können aus dem CAD übernommen und die entsprechenden Formspannstücke automatisch nach Bedarf abgerufen werden. Die Reduzierung der Folgekosten konnte durch ein automatisches Spannstückwechselsystem realisiert werden, wobei der Zeitrahmen des Werkzeugwechsels mit dem eines Radienwechsels vergleichbar ist.
Spannstücke bis zu acht Mal wechseln

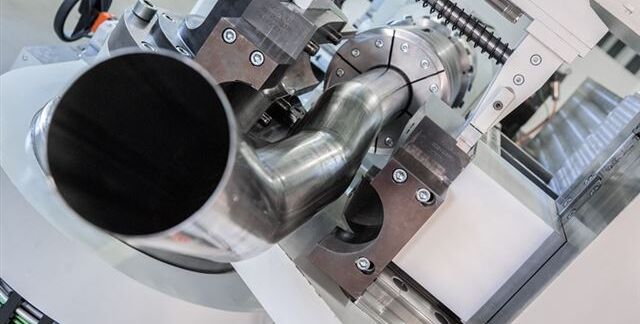

Die neue DB 40120-CNC-VE verfügt über zwei Werkzeugebenen. Sie ist in der Lage, die Spannstücke acht Mal zu wechseln, sodass jedes Rohr auch in sehr komplexen Geometrien biegbar ist. Diese Form der Werkzeugbestückung ist besonders effizient und reduziert die Folgekosten auf ein Minimum. „Vor allem weil die Durchmesser relativ ähnlich und die Radien mit 1 x D sehr eng sind, verändern sich eigentlich nur die Verlaufsgeometrien bei neuen Produkten. Das bedeutet, es müssen nur neue Spannelemente eingesetzt werden“, erläutert Stefanie Flaeper, Geschäftsführerin bei transfluid . Zur Realisierung der engen Radien bei einer relativ geringen Wandstärke verfügt die neue Rohrbiegemaschine zusätzlich über eine Nachdrückvorrichtung. Damit kann bei einer sehr kurzen Restlänge auch der letzte Bogen kontrolliert nachgeführt werden.
Der Hersteller von Rohrbiege- und Rohrbearbeitungsmaschinen präsentiert sich vom 24.-28.4.17 auf der Hannover Messe in Halle 020 / Stand B14.

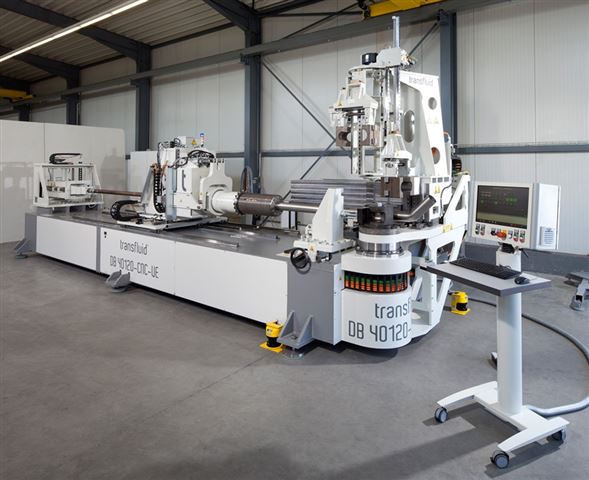

Quelle und Fotos: transfluid® Maschinenbau GmbH / Bildtext: Die neue Rohrbiegemaschine DB 40120-CNC-VE von transfluid wechselt die Werkzeuge automatisch.
