KNOLL auf der GrindTec mit Feinstfilterlösungen
![](assets/images/0/09_20_knoll_grindtec_hydrostatfilter-hl-b8fe3bc6.jpg)
Bad Saulgau - Für hochwertige Schleifergebnisse ist die Feinstreinigung der Schleiföle und anderer Kühlschmierstoffe (KSS) unerlässlich. KNOLL Maschinenbau ist auf Filterlösungen für unterschiedlichste Schleifprozesse spezialisiert und präsentiert sein breites Angebot auf der GrindTec 2020 – vom filterverbrauchsstofffreien Feinstfilter MicroPur®über den 10Hydrostatfilter HL und den neuentwickelten HydroPur-Filter bis zur Zentrifuge für den Bypass-Betrieb.
Die GrindTec ist die weltweit führende Spezialmesse zum Thema Schleiftechnik und findet vom 10. - 13. November 2020 in der Messe Augsburg statt.
KSS-Reinheitdurch maßgeschneiderte Filterlösungen
Je feiner die Zerspanung, desto mehr steigt der Anteil feinster Partikel im Schleiföloder KSS, was wiederum die Qualität des Bearbeitungsergebnisses gefährdet. Dies zu verhindern, ist die Aufgabe des modular aufgebauten Filters MicroPur®von KNOLL Maschinenbau, Bad Saulgau, der in der Hartmetall-, HSS-und Gussbearbeitung eingesetzt wird. Mit ihm werden Filterfeinheiten kleiner 3 μm erzielt, und durch seine spezielle Konstruktion kommt er ohne Filterverbrauchsstoffe aus, was wesentlich zu seiner hohen Wirtschaftlichkeit beiträgt. Aus diesen Gründen hat sich der Feinstfilter MicroPur®vielfach bewährt.
Das kleinste Standardmodell, der MicroPur®120, wird auf der Messe gezeigt – zusammen mit dem von der Kapazität her abgestimmten, integrierten Abschlammkonzentrator AK5, der für einen automatisierten Schlammaustrag sorgt. Der MicroPur®120 enthält zwei rückspülbare Filterelemente für eine Filterleistung von rund 120l/min. Zum Angebot gehören darüber hinaus Einzelanlagen in den Baugrößen240 und 480 sowie individuell konfigurierte, zentrale Filteranlagen für ganze Fertigungsbereiche. In solchen Großanlagen werden bis zu vierzig MicroPur®480 Module kombiniert. Damit lässt sich ein KSS-Volumen von über 19.000l/min reinigen, was zur Versorgung von weit über 250 Maschinen genügt.

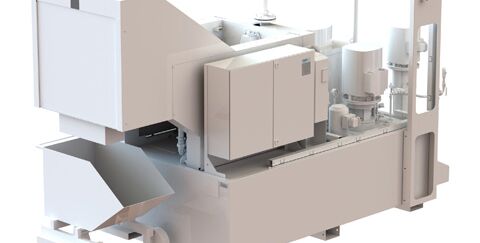

Eine weitere Filtertechnik bietet der KNOLL Hydrostatfilter HL. Dieser Schrägbett-Vliesfilter wird beim Schleifen zumeist als eigenständige Reinigungseinheit für Öle und andere KSS eingesetzt(Funktionsweise siehe Kasten). Er kombiniert Filtervlies und einfache Vakuumtechnik, die für geringe Restfeuchte im Vlies- und Schmutz-Austrag sorgt. Daraus resultieren reduzierte Entsorgungskosten und minimierter KSS-Verlust.
Der Hydrostatfilter HL überzeugt außerdem durch geringen Vliesverbrauch, hohe Filterfeinheit und problemlosen Austrag von Spänen, auch von Leichtmetallen. Er ist universell einsetzbar für unterschiedliche Bearbeitungsverfahren, Werkstoffe und KSS. Auf der GrindTec 2020 zeigt KNOLL eine Variante des Hydrostatfilters HL450/2000, die zusammen mit dem renommierten Schleifmaschinenhersteller Mägerle entwickelt wurde. Das Ergebnis ist ein für den Kundenstandardisiertes Baukastensystem, das durch äußerst kompakten Aufbau eineoptimale Nutzung der Stellfläche gewährleistet.
Wer seine Filteranlage selbst konfigurieren möchte, ist mit dem neu entwickelten KNOLL HydroPur bestens beraten. Dieses modular aufgebaute Standardprodukt besteht in der Grundanlage aus Tank und Filteroberteil. Ganz nach Bedarf können Pumpen, Kühler etc. ergänzt werden – für einfachste Ausstattung bis zur Vollversion, die dann selbst anspruchsvollsten Anforderungen gerecht wird. Des Weiteren stellt KNOLL eine automatische Flüssigkeitszentrifuge CA 100 aus, die in der Schleifölreinigung mit ihrer bewährten Technologie hohe Bedeutung hat. Sie übernimmt in vielen Filteranlagen die Badpflege im Bypass und verhindert die Aufkonzentration von Feinpartikeln. Auch für Nachrüstungen an bestehenden Systemen wird diese Anlagentechnik gern verwendet.
Über den KNOLL Hydrostatfilter HL:
Die Schmutzflüssigkeit strömt durch den Einlaufkasten in den Filter und läuft dann durch das Filtervlies in die Filterkammer. Von dort strömt das gereinigte Mediumin den Reintank.
In der Filterkammer erzeugt die Vakuumpumpe einen Unterdruck. Durch die hohe Druckdifferenz an der Filterfläche entsteht auf dem Filtervlies ein dicker Filterkuchen (Konzentrat), der selbst als Filtermedium dient und kleinste Schmutzpartikel abscheidet. Der zunehmende Filterkuchen verursacht einen abnehmenden Volumenstrom durch die Filterfläche, das Niveau der Schmutzflüssigkeit steigt an. Bei einem definierten Niveau schaltet der Bandantrieb ein und befördert den Trägergurt zusammen mit dem Filtervlies ein Stück weiter. Damit gelangt sauberes Filtervlies auf die Filterfläche, der Volumenstrom steigt an und das Niveau der Schmutzflüssigkeit nimmt wieder ab.Nach dem Austritt aus der Schmutzflüssigkeit läuft das Filtervlies über die Trocknungsstrecke. Die durchströmende Luft entzieht dem Vlies und Schmutz einen Großteil der Feuchtigkeit, bevor sie in den Schlammbehälter gelangen.
Quelle und Bilder: Knoll Maschinenbau GmbH
