Kaltumformbarer hochfester Spezialstahl optimiert

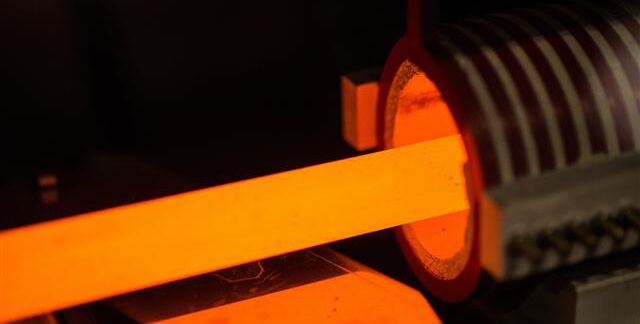

Der hochfeste ETG® 25 ist ein bewährtes Stahlprodukt des Blankstahlherstellers, das sich optimal für die Kaltumformung eignet. Durch die kontrollierte thermomechanische XTP®-Behandlung kann die Zähigkeit extrem gesteigert werden – von ursprünglich 30 J auf über 150 J bei Raumtemperatur. Die Übergangstemperatur kann bis in den Bereich von –80 °C verschoben werden. Durch den Einsatz des Spezialstahls erzielen Anwender eine gesteigerte Qualität und Leistungsfähigkeit insbesondere bei hochbelasteten Bauteilen.

Die kunden- und anwendungsgerechte Werkstoffentwicklung ist das Spezialgebiet von Steeltec, einem Unternehmen der SCHMOLZ + BICKENBACH Gruppe. Die Innovationsaktivitäten mit der XTP®-Technologie ermöglichten bisher das Ausschöpfen neuer Eigenschaftspotenziale von Standardwerkstoffen. Mit dem ETG® 25 hat der in Europa führende Blankstahlhersteller jetzt erstmals ein etabliertes Produkt aus dem eigenen Produktportfolio unter die Lupe genommen. Der Kaltstauchstahl weist in seiner Serienausführung mechanische Werte ähnlich denen der Festigkeitsklasse 8.8 auf, ohne dass eine zusätzliche Wärmebehandlung erforderlich ist. Weitere Eigenschaften sind unter anderem sehr gute Kaltumform-, Biege- und Schweißeigenschaften sowie eine hohe Dauerfestigkeit und eine gute Zerspanbarkeit.

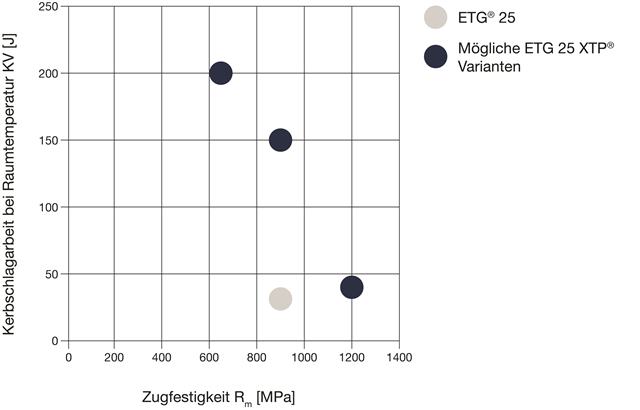

Mit der XTP®-Behandlung des ETG® 25 eröffnet Steeltec Bauteilherstellern der Verbindungstechnik, des Automobil- und Maschinenbaus sowie der Hydraulik neue Handlungs- und Konstruktionsspielräume. Ist eine vergleichbare Festigkeit wie beim Serienprodukt (900 MPa) gewünscht, kann die Zähigkeit auf 150 J gesteigert werden. Die Übergangstemperatur liegt bei –80 °C. Die Kaltumformung der XTP®-Ausführung lässt hohe Umformgrade zu, ohne dass sich Risse am Werkstück bilden. Auch für formkomplizierte Bauteile können so präzise gefertigt werden. Bei Festigkeitsanforderungen von 650 MPa erreicht Steeltec mit ETG 25 XTP® eine Steigerung der Zähigkeit auf 200 J. Die Übergangstemperatur liegt bei –100 °C. Biegeteile erhalten dadurch eine hohe Widerstandskraft, selbst unter extremsten Bedingungen. Für Anwendungen mit hohen Festigkeitsspezifikationen bietet Steeltec einen ETG 25 XTP® mit über 1.200 MPa Festigkeit im Auslieferungszustand. Mit 40 J Zähigkeit bei Raumtemperatur ist die Werkstoffausführung nach wie vor duktil. Die Kaltzähigkeit ist bis zu –20 °C gewährleistet. Diese Variante ist insbesondere für hochbelastete Komponenten, beispielsweise in der Verbindungstechnik, ein Fortschritt.

Quelle und Fotos: Steeltec
