Impulslaserdioden mit homogenem Strahlprofil

Impulslaserdioden stellen inzwischen eine echte Alternative zu teuren und großen Lasersystemen dar. Ein Vorteil der Festkörper­laser ist das sehr gute Strahlprofil. Um das bei Halbleiter-Laserdioden zu erreichen, bedarf es externer Strahlformungselemente oder Homo­genisier. Optional können Streuscheiben, diffraktive Elemente oder lange Lichtwellenleiter verwendet werden, wobei bei allen Varianten zum einen Leistung verloren geht oder der mechanische Aufwand sehr groß ist.

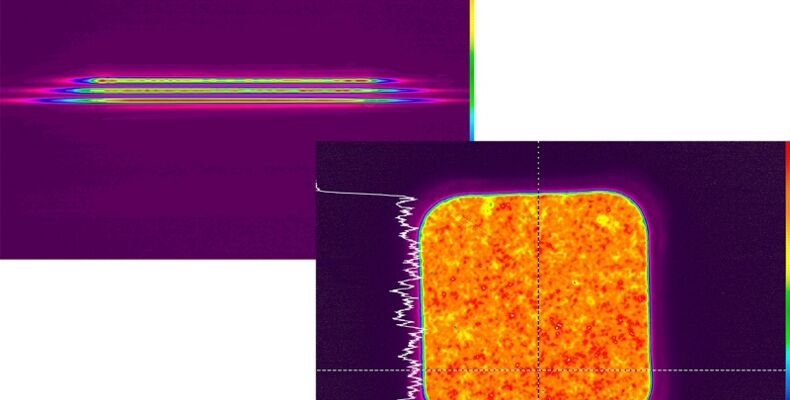

Nun ist es den Entwicklern von Laser Components in Kanada gelungen, ihre leistungsstarken, multi-junction PLDs mit einer speziellen Faserstruktur zu verbinden. Dabei wird bereits nach wenigen Zentimetern ein ­homogenes Strahlprofil erreicht. Die erste Abbildung zeigt die Nahfeldverteilung der Pulslaserdiode mit drei epitaktisch integrierten Emittern. Bereits nach 13 mm ist ein deutlich homogeneres Strahlprofil zu sehen. Die zweite Abbildung zeigt das Strahlprofil nach 55 mm. Vorteil dieses Aufbaues ist es, dass die Bauform kompakt und robust ist bei gleichzeitig geringen Verlusten und somit hoher Spitzenleistung. Prototypen sind momentan im Aufbau.

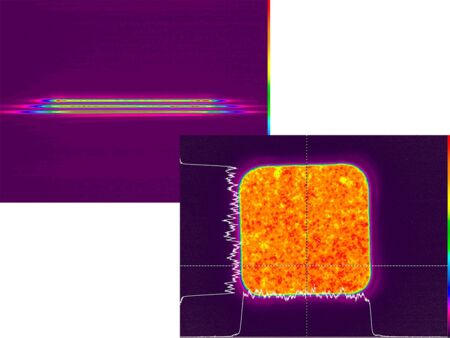

Quelle: Laser Components GmbH; Bildtext: Abbildung eines homogenen Strahlprofils (Quelle: Laser Components)
