Höchste Präzision dank Führungssäule mit Mittenbund

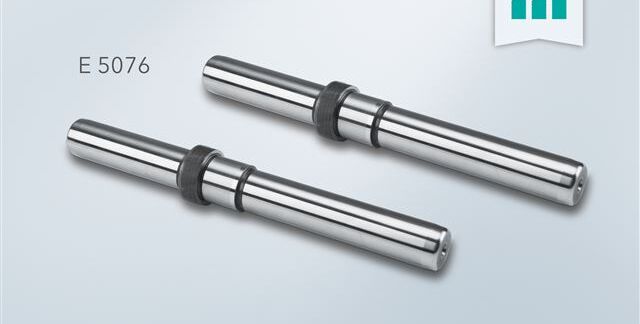

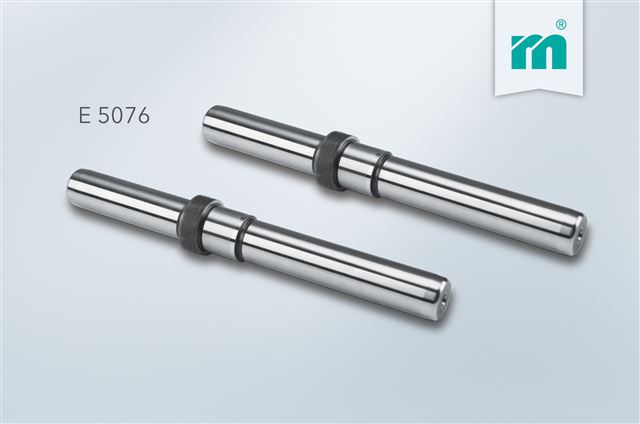

Die speziell für die Modultechnik entwickelte Führungssäule E 5076 mit Mittenbund erlaubt hohe Hubzahlen durch beste Oberflächengüte. Zudem bietet sie maximale Steifigkeit durch Befestigung in der Führungsplatte und mit der Toleranzklasse h3 höchste Präzision.

Der Normalienhersteller Meusburger erweitert sein Sortiment an praktischen Normalien für den einfachen Einbau und zur optimalen Führung von Werkzeugmodulen. Entscheidende Vorteile des Einsatzes von Modulen sind der schnellere Werkzeugwechsel und die dadurch resultierenden reduzierten Stillstandzeiten. Die neue Meusburger Führungssäule mit Mittenbund E 5076 wurde speziell für die Modultechnik entwickelt und ist in den Durchmessern von 12 bis 19 mm erhältlich. Durch das Superfinish-Verfahren wird eine hohe Oberflächengüte von Ra 0,1 erreicht. Dies ermöglicht hohe Hubzahlen mit bester Laufruhe. Die Führungssäule kann in der Führungsplatte mittels Haltestücken befestigt oder eingepresst werden. Dies sorgt für maximale Steifigkeit sowie optimale Platzausnutzung innerhalb des Stanzwerkzeugs. Somit bleibt dem Anwender oftmals der Griff zur nächsten Modulgröße erspart. Für einen effizienten Ein- bzw. Ausbau der Führungssäule bietet der Normalienspezialist die exzentrischen Haltestücke E 5270. Die CAD-Daten zu den Säulen stehen im Meusburger Portal mit nur wenigen Klicks zum Download zur Verfügung. Die neue Führungssäule und weitere innovative Produkte rund um die Modultechnik sind bei Meusburger wie gewohnt ab Lager lieferbar.

Quelle und Foto: Meusburger GmbH & Co KG
