Einseitiges Fügen von Stahl und Aluminium
von Alexander Kirschbaum
Das thermische Fügen unterschiedlicher Materialien wie Stahl und Aluminium ist im automobilen Leichtbau von zentraler Bedeutung. Die verschiedenen physischen und chemischen Eigenschaften der Werkstoffe machen diesen Prozess jedoch zur besonderen Herausforderung: Hochwertige und stabile Ergebnisse zu erzielen ist schwierig und die weitere Verarbeitung der Halbfertigteile deutlich eingeschränkt. Die Lösung bietet ein Schweißverfahren mit reduziertem Wärmeeintrag – der von Fronius entwickelte Prozess Cold Metal Transfer (CMT). Der internationale Automobilzulieferer Magna Steyr hat damit eine Technologie entwickelt, mit der es möglich ist, die Fertigung von Karosserieteilenwirtschaftlicher zu gestalten und Gewichtseinsparungen zu erzielen.
Die Automobilindustrie setzt beim Karosseriebau immer mehr auf die Kombination verschiedener Werkstoffe. Moderne Fahrzeuge zeichnen sich daher durch einen bis ins kleinste Detail ausgetüftelten Materialmix aus, jedes einzelne Teil ist auf optimale Funktion bei minimalem Gewicht ausgelegt. Die Werkstoffe, die in ihren Eigenschaften sehr unterschiedlich sind, miteinander zu verbinden, stellt jedoch eine große Herausforderung dar.
Festigkeit und Umformbarkeit eingeschränkt
Zu den am häufigsten genutzten Kombinationen im automobilen Leichtbau zählt die Verbindung von Stahl mit Aluminium. Um Kosten zu sparen, verschweißen Hersteller Bauteile aus Aluminium im Flanschbereich mit verzinkten Stahlblechen, so dass sie in der Rohbaulinie mit dem herkömmlichen und günstigen Punktschweißverfahren gefügt werden können. Dabei gilt es jedoch zu beachten, dass die beiden Materialien sehr unterschiedliche physische und chemische Merkmale aufweisen, zum Beispiel bei der thermischen Ausdehnung, Wärmeleitung und Korrosionsbeständigkeit. Dies wirkt sich auf die Qualität und Festigkeit der Schweißverbindung negativ aus. Auch die Umformbarkeit in anschließenden Fertigungsprozessen ist stark eingeschränkt.
Der Grund dafür liegt in der sogenannten intermetallischen Phase, die sich beim Schweißen von Stahl und Aluminium an der Stelle bildet, wo sich die beiden Materialien berühren und miteinander verschmelzen. Die Schicht ist spröde sowie anfällig für Risse und Poren. Mit diesem Problem befasste sich auch der internationale Automobilzulieferer Magna Steyr. Um die Kosten für die Fertigung von Stahl-Aluminium-Schweißteilen zu senken, untersuchte Magna Steyr den Fügeprozess detailliert und kam zu dem Ergebnis, dass dabei die Temperatur einen entscheidenden Einfluss auf die Nahtqualität hat.
„Kalter“ Schweißprozess verbessert die Stabilität
Der Wärmeeintrag während des Schweißens bestimmt maßgeblich die Dicke der intermetallischen Phase. In den Versuchen der Ingenieure stellte sich heraus, dass diese idealerweise nicht mehr als zehn Mikrometer betragen sollte, um eine stabile Verbindung sicherzustellen. Dafür mussten die Experten den Temperaturverlauf optimal steuern – oberhalb der Schmelztemperatur von Aluminium, aber unter der Verdampfungstemperatur der auf den Stahlblechen aufgebrachten Zinkschicht. Bei den meisten Lichtbogenverfahren ist dies jedoch nicht umsetzbar. Die Lösung fand Magna Steyr schließlich in Cold Metal Transfer (CMT), dem von Fronius entwickelten „kalten“ Schweißprozess.
Das CMT-Verfahren reduziert den Wärmeeintrag im Vergleich zu anderen MIG/MAG-Prozessen deutlich. Das Geheimnis liegt in der digitalen Prozessregelung, die Kurzschlüsse selbstständig erkennt und durch das Rückziehen des Drahtes die Tropfenablöse unterstützt. Beim Schweißen bewegt sich der Draht vor – und sobald der Kurzschluss erfolgt, wird er wieder zurückgezogen. Dadurch wird die Lichtbogen-Brennphase sehr kurz gehalten und der Wärmeeintrag reduziert. Das Verfahren ermöglicht zudem eine stufenlose Anpassung des Energieeintrags in das zu schweißende Bauteil. Der Anwender profitiert von einem spritzerfreien Werkstoffübergang und optimalen Schweißergebnissen. CMT eignet sich damit ideal zum Schweißen von Stahlverbindungen mit CO² und anderen Schutzgasen. Auch für das Fügen von Stahl mit Aluminium ist es prädestiniert, weil das Stahl-Grundmaterial bei diesen Schweißlötungen nicht aufgeschmolzen, sondern nur benetzt wird.
Magna Steyr hat mithilfe des CMT-Schweißprozesses sowie durch eine Optimierung des Schweißdrahtes eine Technologie entwickelt, um Stahl und Aluminium prozesssicher und effizient fügen. Die genau definierte Einstellung der Schweißparameter ermöglicht es, die intermetallische Phase dünner als zehn Mikrometer zu halten. Die mechanischen Eigenschaften der Verbindung entsprechen damit allen an sie gestellten Anforderungen. Im Vergleich zum bisher angewandten Verfahren bietet CMT zudem den Vorteil, dass nicht mehr beidseitig, sondern nur noch einseitig geschweißt werden muss.

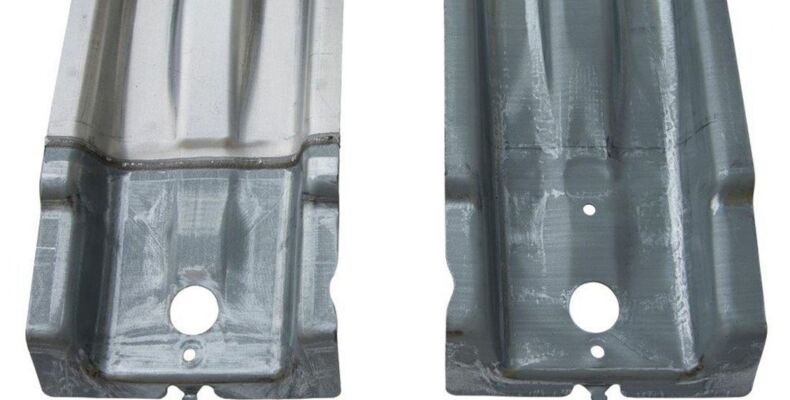

Quelle: Fronius Bildtext: Mit dem CMT-Schweißprozess von Fronius lassen sich Stahl und Aluminium prozesssicher und effizient fügen. (Foto: Fronius)
