Einschneidend anders

Schneidringsysteme sind Sicherheitsgaranten. In hydraulischen Anlagen sorgen sie für die leckagefreie Verbindung von Rohren. Jedenfalls in der Theorie. In der Praxis kam es dabei bisher auch immer auf das Geschick des Anwenders an. VOSS Fluid hat nun eine Lösung auf den Markt gebracht, die leckage- und prozesssicher, dabei höchst belastbar und druckbeständig ist und selbst unerfahrene Monteure zu Präzisionsarbeit befähigt.

Basis der intelligenten Lösung ist der VOSSRing. Mittels optimierter Zweischneidentechnologie gewährleistet er selbst bei dünnwandigen Rohren einen perfekten Einschnitt und einen besonders festen Sitz am Rohr. Der stabile Schneidringquerschnitt sowie weitere geometrische Details garantieren höchste Druck- und dynamische Belastbarkeit. So hält der Ring Drücken von bis zu 800 bar bei einem vierfachen Sicherheitsfaktor problemlos stand.

FEM-optimierte Abrundungen am Schneidring vermindern dabei das Risiko von Stutzenbeschädigungen und verhindern wirksam das Mitdrehen der Rohre während der Montage.

Der Clou des Systems ist der VOSSRing-Vormontagestutzen. Diese Lösung verhindert Montagefehler, indem sie dem Monteur den genauen Endpunkt der Vormontage mittels eines deutlich spürbaren Kraftanstiegs signalisiert. Dieser erwächst aus der integrierten Anschlagfunktion: Ist die Vormontage abgeschlossen, kommt der Stutzen mit einer definierten Anschlagfläche des Rings in Kontakt. Der Montageprozess wird somit am optimalen Punkt beendet – eine Übermontage ist wirksam unterbunden.

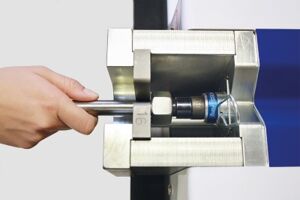

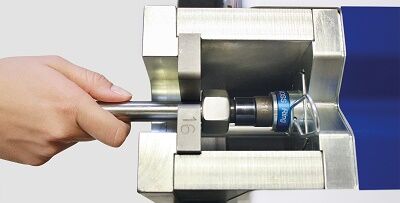

Quelle: VOSS Fluid GmbH; Bildtext: Das neue Schneidringsystem befähigt selbst unerfahrene Monteure zu Präzisionsarbeit. (Foto: VOSS Fluid)
