Effektive Prozessüberwachung mit Wärmebildkameras

Olching - Erstmalig sind nun Notch-Filter für die Wellenlänge 10,6 µm verfügbar. Dadurch wird die Prozessüberwachung mit Wärmebildkameras bei CO2-Industrielasern möglich. Das Design sieht bei 10,6 µm eine selektive Abschwächung um den Faktor 1000 über ein ca. 1.5 µm breites Band vor, während das gesamte Wärmebild nur ca. 25 % über einen Transmissionsbereich von 3.5-14 µm dunkler wird. Die Filter des Herstellers Alluxa sind ab sofort bei LASER COMPONENTS verfügbar.

Notch­-Filter sind Bandsperrfilter, die gezielt bestimmte Wellenlängen „ausblenden“. Bisher waren sie im sichtbaren Spektrum und im nahen Infrarot verbreitet und wurden vor allem in der Raman-­Laserspektroskopie oder der konfokalen Mikroskopie verwendet. Für Wellenlängen im mittleren und fernen Infrarot gab es bisher nur wenige Optionen.

Bei der Prozessüberwachung von Schweißvorgängen mit CO2-Lasern werden zunehmend Wärmebildkameras eingesetzt, mit denen sich Fehler wie Schweißspritzer oder Haarrisse schneller erkennen lassen. Diese Kameras basieren auf Bolometerarrays, die Strahlung im Bereich von 8 – 12 µm detektieren, also auch die Wellenlänge der CO2-Laser abdecken. Das intensive Laserlicht überstrahlt jedoch die eigentlich zu beobachtenden Prozesse. Zur effizienteren Überwachung muss diese Wellenlänge daher gedämpft werden.

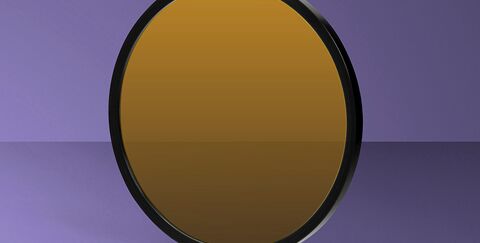

Quelle und Vorschaubild: LASER COMPONENTS GmbH
