Dornbiegemaschine mit neuer Sequenzsteuerung

In der Luftfahrt ist das Thema Sicherheit so maßgeblich wie kaum in einer anderen Branche. Entsprechend hoch sind die Anforderungen der Flugzeugindustrie, auch im Bereich der Rohrbearbeitung, wie transfluid-Geschäftsführerin Stefanie Flaeper ausführt: „Natürlich sind schnelle Fertigungsprozesse häufig für komplexe Bauteile mit kleinen Losgrößen gefragt. Und auch hoch- und höchstfeste Materialien sind ein wichtiges Thema, für leichte und stärker belastbare Rohre. Was die Entwicklung von Rohrbearbeitungstechnologien für die Luftfahrt besonders spannend macht, sind die immer wieder neuen technischen Meilensteine, die eine anspruchsvolle Lösung erfordern."

So wie beim aktuellen Projekt des Unternehmens für einen führenden Flugzeughersteller. Denn die neue, speziell ausgelegte t bend-Dornbiegemaschine von Transfluid ist in der Lage Titan-, Aluminium- und Edelstahlrohre bis 60 Millimeter Durchmesser mit einer Wandstärke von 0,5 bis 1,5 Millimeter zu biegen. Und die Anlage ermöglicht Radien von 1xD.

Achsensynchronisierung per cleverer Sequenzsteuerung
Was sie darüber hinaus besonders macht, ist die Option zur Kontrolle der Wandstärkenschwächung. Gerade hier spielt das Thema Sicherheit für den späteren Einsatz der bearbeiteten Rohre im Flugzeug eine entscheidende Rolle. Die Wandstärke soll auch nach dem Biegen zuverlässig die Vorgaben erfüllen und ein optimaler Durchfluss sowie die Stabilität des Werkstücks sollen bewahrt bleiben. Deshalb haben die Transfluid-Ingenieure die Biegeanlage so entwickelt, dass sie gesteuert nachdrücken kann. Dieses kontrollierte Nachdrücken erfolgt im letzten Bogen über ein gesteuertes Innenrohr.

„Alle elektrischen Achsen sind mit servoelektrischen Motoren ausgestattet, deren Antriebe sauber zueinander synchronisiert werden können", so Stefanie Flaeper. „Ein entscheidender Vorteil hierbei ist die lückenlose Synchronisierung aller Bewegungsachsen in verschiedene Abfolgen, die unsere neue Sequenzsteuerung möglich macht." Diese unterteilt jede Bewegung in alle Achsen und bewegt unterschiedliche Bereiche mit den passenden Momenten. So kann beispielsweise ein Bogen einfach unterteilt und mit der benötigen Kraft nachgeschoben bzw. gebremst werden.

Produktionsdaten benutzerdefiniert abspeichern
Sämtliche Abläufe sind auf der Dornbiegemaschine programmierbar. Der Bediener kann sie dem Produkt zuordnen und bei Bedarf abrufen. Zusätzlich zum Verlauf berücksichtigt die Sequenzierung auch die Materialien, Radien und Bearbeitungsabläufe des zu bearbeitenden Produktes.

Die komplette Steuerung verfügt über einen Netzwerkzugang. So können die gewünschten Geometrien online aus dem CAD eingelesen und die Daten zum Kollisionstest entsprechend hinterlegt werden. Je nach Chargen- und Batchgröße ist auch die Messmaschine dem System zugeschaltet. Die Sequenzsteuerung sorgt auch für die benutzerdefinierte Speicherung der produktionsrelevanten Daten. Darüber hinaus sind die Maschinensoftware und alle Bauteile der Steuerung, einschließlich der Bedienpanel (MMI), Industrie 4.0 fähig.

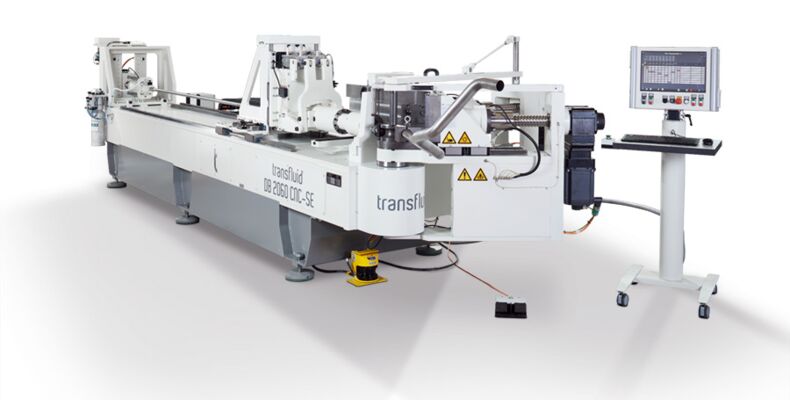

Quelle: Transfluid   Bildtext: Sämtliche Abläufe sind auf der Dornbiegemaschine programmierbar. (Foto: Transfluid)
