Computertomograph analysiert Schäden in Werkstoffen

Unterschiedlichste Materialien zerstörungsfrei prüfen zu können, ist für Industrie und Wissenschaft in vielen Bereichen essentiell. Das Fraunhofer-Institut für Betriebsfestigkeit und Systemzuverlässigkeit LBF hat jetzt eine neue Methode entwickelt, die erstmals die mechanische Prüfung eines Bauteils unter realistischen Belastungen mit einer radiologischen Durchstrahlungsprüfung kombiniert.

„Zu verstehen, wie Schäden im Material eines Bauteils entstehen, während es realistischen mechanischen Belastungen ausgesetzt ist, gehört zu den wesentlichen Fragen in der Materialwissenschaft und war bisher so nicht möglich“, betont Oliver Schwarzhaupt, Wissenschaftlicher Mitarbeiter Funktionsintegrierter Leichtbau am Fraunhofer LBF.

Bei der neuen Prüfmethode verbleibt das geprüfte Bauteil während der mechanischen Belastung in der Röntgenanlage. Dadurch kann der exakte Ort im Material während der gesamten Belastungsdauer beobachtet und analysiert werden. Bei bisherigen Konzepten konnte die notwendige Genauigkeit von wenigen Mikrometern durch den abwechselnden Ein- und Ausbau der Probe mit zwischenzeitlicher Durchstrahlungsprüfung nie erreicht werden. „Das neue Verfahren stellt einen sehr großen Fortschritt in puncto Detailauflösung und Genauigkeit sowie der Wiederauffindbarkeit von möglichen Schadensursprüngen dar“, erklärt Schwarzhaupt.

Während die Darmstädter Wissenschaftler das Bauteil einer mechanischen dynamischen Lebensdauerbelastung unterziehen, können sie durch die radiologische Untersuchung in diesem Zyklus das Entstehen und das Fortschreiten der Schädigung beobachten und darstellen.

Mit modernsten bildgebenden Verfahren lassen sich Risse und Schäden im Material plastisch und dreidimensional darstellen und eröffnen damit viele Möglichkeiten der Analyse. Durch die Verwendung einer Mirkofokussionsröhre besitzt die Röntgenanlage im Fraunhofer LBF ein hohes Auflösungsvermögen von wenigen Mikrometern. Auf diesem Weg wird es möglich, feinste Schäden schon von Beginn der Entstehung an zu erkennen oder kleinste Unregelmäßigkeiten im Material als Ort der Schadensentstehung nachzuweisen.

Mit diesem Wissen über die Fehlerursache und Fehlersequenz können Entwickler, Konstrukteure und Hersteller jetzt ihre Materialien, Komponenten und Herstellungsverfahren verbessern, noch bevor beispielsweise ein Anriss makroskopisch sichtbar wird.

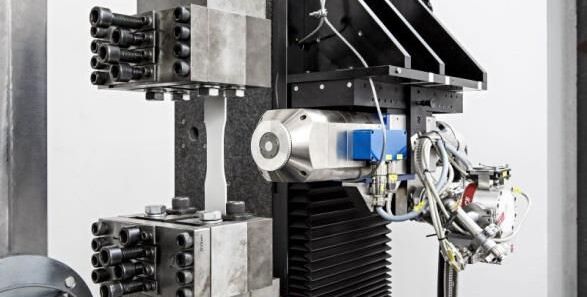

Quelle: Fraunhofer Institut LBF  Artikelfoto: Mit einer neu entwickelten Methode kombiniert das Fraunhofer LBF erstmals die mechanische Prüfung eines Bauteils unter realistischen Belastungen mit einer radiologischen Durchstrahlungsprüfung. (Foto: Raapke/Fraunhofer LBF)
