Clever hingebogen

Automationssysteme für die Rohrbearbeitung waren immer wieder Thema bei den vielen Gesprächen am Transfluid-Messestand. So stellen Bremsleitungen, Klimaleitungen und andere Rohrleitungen ab einer Länge von etwa 1.500 mm und mit kleinem Durchmesser bis 18 mm eine echte Herausforderung an die Rohrbiegetechnologie und vor allem an das Handling. Schließlich soll es schnell gehen bei der Fertigung. Und Präzision und Qualität dürfen natürlich auch nicht auf der Strecke bleiben.

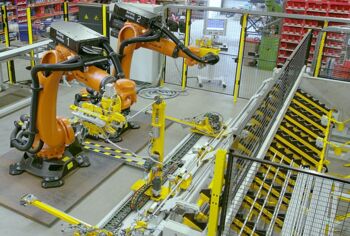

Für die Umsetzung eines aktuellen Projekts haben die Lösungsfinder von Transfluid ein Rohrbearbeitungssystem mit Roboterhandling entwickelt, das Rohre bis zu einer Länge von 4.500 mm biegt. Eine weitere Anforderung bei der Konzeption der Anlage war, dass die Rohre bereits umgeformt oder mit Flanschen versehen sind.

Isometrische Daten direkt online laden

Im Fertigungsprozess werden zunächst über ein Magazin Rohre im Bund eingelegt, vereinzelt und rotationssymmetrisch entsprechend der Flanschenstellung orientiert. Anschließend übernimmt einer der beiden Roboter das Rohr und übergibt es an eine bewegliche Spannvorrichtung. Diese ist mit einer entsprechenden Hochhaltung für lange Rohre ausgestattet. Dabei ermöglicht die Spannvorrichtung den Robotern die Rohre von einer oder von zwei Seiten parallel zu bearbeiten.

Auch das sorgt für ein zusätzliches Plus bei der Geschwindigkeitsmaximierung, die mit einer Taktzeit pro Bogen, selbst bei diesen langen Rohren, konstant unter beeindruckenden 3 Sekunden liegt. Jeder Roboter verfügt über 7 angetriebene Achsen und kann rechts/links-biegen. Eine weitere Stärke der Transfluid-Rohrbiegeanlage ist die Möglichkeit, isometrische Daten von einem CAD-System direkt online zu laden. Damit entfällt eine aufwändige Programmierung der Roboter.

Quelle: Transfluid; Vorschau-Bild: Transfluid-Messestand auf der Tube (Foto: marketSTEEL/ dw); Artikel-Bild: Transfluid
