BLMelements: Software zum Steuern von Maschinen

Die Software-Suite BLMelements umfasst verschiedene Werkzeuge für die Maschinen der BLM GROUP, mit denen diese programmiert, gesteuert und kontrolliert werden und sich die Produktion simulieren lässt. Diese Software-Applikationen ist integrativ und vereinfacht das Programmieren der Maschinen. Angefangen bei einzelnen Komponenten bis hin zu komplexen Baugruppen mit vielen Teilen, deren Produktion den Einsatz unterschiedlicher Techniken erfordert. Die verschiedenen Arbeitsschritte wie das Laserschneiden, das Sägen, das Biegen oder das Umformen von Enden müssen somit nicht einzeln programmiert werden. Kunden der BLM GROUP können dreidimensionale CAD-Modelle ganzer Baugruppen importieren und diese mithilfe ihrer Software-Werkzeuge betrachten sowie analysieren. Die Software-Werkzeuge erkennen die einzelnen Teile und die erforderlichen Schritte der Bearbeitung, die sie anschließend automatisch steuern.

Artube3

Artube3 ist das CAD/CAM-Werkzeug für die Programmierung der Rohrlaser der Lasertube-Familie des Unternehmens. Das dreidimensionale parametrische CAD-Modul greift auf das Praxis- und Expertenwissen zu, das das Unternehmen über lange Zeit hinweg in Bibliotheken bzw. Datenbanken zusammengetragen hat. Mit dem Modul Assembler können Kunden der BLM GROUP Konstruktionsdaten sowohl einzelner Teile als auch ganzer, komplexer Rohrstrukturen importieren und anschließend auf einfache Weise produzieren. Das gilt ebenfalls für Werkstücke, bei deren Herstellung verschiedene Techniken zum Einsatz kommen, wie das unter anderem bei gebogenen Rohren der Fall ist. Das System erkennt automatisch die erforderlichen Biegungen, erstellt die Produktionsprogramme und schickt diese an die Biegesysteme.

VGP3D

VGP3D ist ein vielseitiges System für die Programmierung und Steuerung der Biegesysteme der BLM GROUP, das die Unternehmensgruppe für alle ihre Rohr- und Drahtbiegesysteme entwickelt hat. Bei manueller Eingabe werden die Designs zu biegender Rohre schrittweise dreidimensional dargestellt. Dabei geben die Bediener die Daten der einzelnen Biegungen im Rahmen einer sehr einfachen und intuitiven Arbeitsfolge ein.

Zum Schluss der Programmierung werden die auf den ausgewählten Biegemaschinen auszuführenden Biegeprozesse dreidimensional grafisch simuliert, wobei die Software eventuelle Kollisionen aufzeigt, die dem Biegen der Teile in der gewünschten Form im Wege stehen würden.

ArtCut

Mit der CAD-/CAM-Software ArtCut wird das 5-Achsen-Laserschneidesystem LT-FREE des Unternehmens programmiert. Egal, ob gebogene, hydrogeformte Rohre oder tiefgezogene Bleche – ArtCut importiert 3D-Modelle, plant für die herzustellenden Teile den Laserschneideprozess, simuliert vorab die Produktion einschließlich eventueller Kollisionen in Form dreidimensionaler grafischer Darstellungen und berechnet die Zeiten sowie die Kosten der Ausführung.

Partviewer

Partviewer ist ein Werkzeug für das Simulieren der Produktionsprogramme für die Rohrlaser der Lasertube-Familie der BLM GROUP. Mit ihm lassen sich Produktionsprogramm-Archive vom Büro aus verwalten, wobei die einzelnen Programme grafisch dreidimensional dargestellt und sowohl die Zeiten als auch die Kosten der Produktion präzise berechnet werden. Gleichzeitig lässt sich mit der Software aufzeigen,  wie sich veränderte Einstellparameter auf die Produktivität der Maschinen auswirken.

Composer

Mit dem Composer können Gruppen ähnlicher Teile mit lediglich variierenden Maßen und Positionen auf einfache Weise verwaltet werden. So lassen sich mit diesem Werkzeug parametrische Modelle von Teilefamilien speichern, später jederzeit wieder aufrufen und mit den veränderten Maßen in die Produktion senden. Der Composer kann mit ERP-Systemen (Enterprise Resource Planning) verknüpft werden, um Teilefamilien auszuwählen und die Maße der Teile zu definieren.

Protube

Mit Protube lässt sich die Produktion mit Maschinen der BLM GROUP vom Büro aus steuern.  So ermöglicht die Composer-Vollversion das Planen, Steuern und Überwachen aller Maschinen des Unternehmens, die Kunden in ihrem Werk bzw. in ihren Werken betreiben. Verknüpft mit ERP-Systemen von Kunden tauscht Protube während der Arbeitsvorbereitung Daten zur Verfügbarkeit von Materialien im Lager aus, empfängt von den ERP-Systemen produktionsrelevante Informationen und gibt an die Systeme auftragsbezogene Maschinen- und Prozessdaten zurück. Als Bestandteil von BLMelements steuert Protube auch die Produktion komplexer Teile und Baugruppen, die aus vielen Teilen bestehen und bei deren Herstellung verschiedene Techniken zum Einsatz kommen.

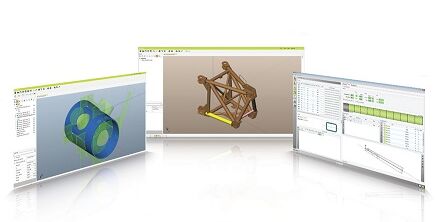

Quelle: BLM GROUP  Artikelfoto: Artube ist das CAD/CAM-Werkzeug für die Programmierung der Rohrlaser der Lasertube-Familie. (Foto: BLM GROUP)
