Automatisiertes Schweißen von Kleinteilen

Die Roboterzelle der neuen QIROX-Kompaktzelle QR-CC-4.1 verfügt über einen 2-Stationen-Werkstückpositionierer mit vertikalem Wechsel und vertikaler Drehbewegung. Während auf der einen Station geschweißt wird, kann die andere neu bestückt werden. Mit einer Einspannlänge von bis zu 1.250 mm und einer maximalen Traglast von 250 kg je Seite kann ein breites Werkstückspektrum auf der Anlage verarbeitet werden.

Die Anlage ist mit dem neuen QIROX-Schweißroboter QRH-280 ausgestattet, der speziell für die Kompaktzellenlösungen von CLOOS entwickelt wurde. Die Integration der Kabel im Grundrahmen und die Anordnung von Schweißstromquelle sowie QIROX-Controller außerhalb der Umhausung erleichtern Service und Wartung der neuen Zelle. Darüber hinaus ermöglicht die Kompaktzelle laut CLOOS maximale Fertigungsflexibilität, da der modulare Aufbau jederzeit individuelle Erweiterungen und Nachrüstungen ermöglicht.

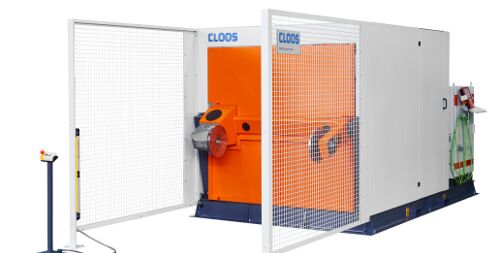

Quelle: CLOOS  Bildtext: Die neue QIROX-Kompaktzelle bietet zahlreiche neue Features, um kleine Bauteile effizient automatisiert zu schweißen. (Foto: CLOOS)
