ARKU zeigt neues Verfahren zur Blechteil-Kontrolle

Vom 09. bis 12. Mai 2016 drehte sich bei den ARKU-Infotagen in Baden-Baden wieder alles um die Themen Richten & Entgraten. Der Richt- und Entgratexperte präsentierte erstmals den FlatJack — ein neues Verfahren, um die Ebenheit von Blechteilen zu kontrollieren. Diese Neuentwicklung prüft die Ebenheit von Stanz-, Laser- und Brennteilen schnell, genau und mit geringem Aufwand vor und nach dem Richten.

Ebene und spannungsarme Blechteile sind die Voraussetzung für Automatisierung in der Blechverarbeitung. Bislang sind Richtlatten, Haarlineale und Fühlerlehren gängige Messmittel für die Ebenheit von Blechteilen. Diese haben womöglich bald ausgedient. Denn ihre Handhabung ist zeitaufwändig und erfordert Erfahrung. Schwere Brennteile müssen aufwändig positioniert werden, um präzise Messwerte zu erhalten. Mit FlatJack hat ARKU jetzt ein alternatives Kontrollverfahren entwickelt, das sich direkt in die Rollenbahn der ARKU FlatMaster-Präzisionsrichtmaschinen integrieren lässt. Somit werden Zykluszeit und Kosten durch verringerte Nebenzeiten im Richtprozess minimiert.

Automatische Datenübernahme in die Steuereinheit

Unabhängig von Ausrichtung und Lage wird die Oberfläche des Blechteils über integrierte Laser in der Rollenbahn geprüft. Dabei fährt das Messportal über die Prüfteile und vermisst ihre Ebenheit. Die Ergebnisse werden automatisch an die FlatMaster-Steuerung übermittelt und können jederzeit wieder abgerufen werden. Dies sorgt für eine lückenlose Dokumentation und Reproduzierbarkeit. Das Messverfahren erfüllt dabei die Anforderungen der internationalen Norm DIN EN ISO 12781.

Durch die Automatisierung verringern sich die Ausbildungs- und Personalkosten. Gleichzeitig können unsere Kunden ihre Personalressourcen aufgrund der Zeitersparnis beim Messen von großen und flächigen Teilen effizienter einsetzen. Mit FlatJack stellen wir wichtige Weichen in Richtung Industrie 4.0.“, fasst Ewald Hund zusammen, technischer Leiter und Prokurist bei ARKU.

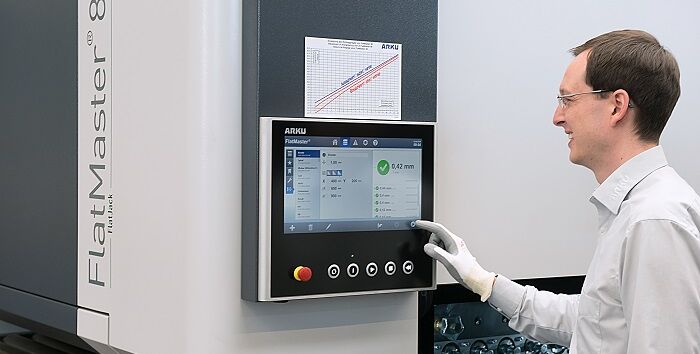

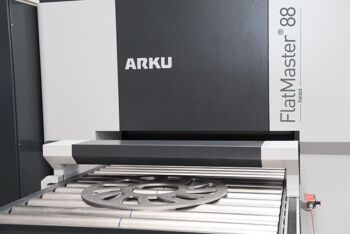

Quelle: ARKU Maschinenbau GmbH; Vorschau-Bild: Über die FlatMaster-Steuerung werden die Ebenheitswerte im Zehntelmillimeterbereich erfasst und können wieder abgerufen werden. Bild oben rechts: Der neue FlatJack von ARKU kontrolliert die Ebenheit von Stanz-, Laser- und Brennteilen schnell, genau und mit geringem Aufwand. (Fotos: ARKU). FlatJack und FlatMaster sind eingetragene Warenzeichen der ARKU Maschinenbau GmbH.
