Antriebstechnik für lineare oder drehende Bewegungen
von Angelika Albrecht
![](assets/images/1/rud_omega_drive-100cc663.jpg)

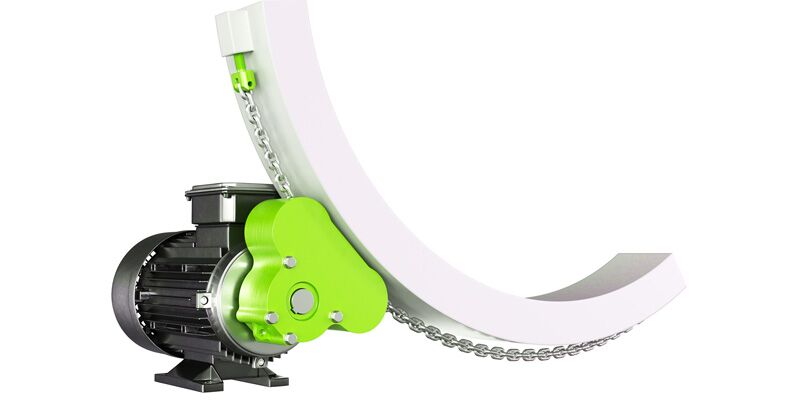

Omega Drive heißt das innovative Antriebskonzept von RUD. Mit seinem charakteristischen form- sowie namensgebendem Umschlingungswinkel von 180 Grad eignet sich der Kettenantrieb aus der Tecdos-Reihe für lineare und drehende Bewegungen. Tecdos Omega Drive dreht, hebt und senkt Lasten im On- und Offshore-Bereich: Sei es, um Hafen- und Schiffskräne zu bewegen, eine Maschine zu verfahren oder Solarpanels der Sonne nachzuführen.
Mobiler oder fixierter Antrieb
Tecdos Omega Drive ist die Lösung für lineare und rotative Bewegungen. Je nach Anwendung wird der Antrieb entweder an der zu bewegenden Last befestigt und zieht diese an der Rundstahlkette entlang oder der Antrieb ist an einem anderen Ort fest fixiert und bewegt die Kette mit der Last.
Kette - die Basis für das Antriebssystem
Basis für Tecdos Omega Drive ist eine verschleißfeste Hochleistungs-Rundstahlkette, ebenfalls aus dem Hause RUD. Dank des Kettenantriebs ist das System besonders robust und unempfindlich gegen Schmutz, Sand, Wasser, Eis und sonstige Witterungsbedingungen. Das ist ein klarer Vorteil gegenüber anderen Alternativen, wie Zahnstangen-, Zahnkranz-, Spindel- oder Rollen-Lösungen. Tecdos Omega Drive läuft auch dann noch problemlos, wenn die anderen Antriebe an ihre Grenzen stoßen, betont Anne Kühling, Leitung Produktmanagement der RUD Ketten Rieger & Dietz GmbH u. Co. KG. So punktet das kettenbasierte Antriebssystem mit einer maximalen Betriebssicherheit und einer hohen Lebensdauer.
Kompaktes System und einfache Montage
Viel Antrieb auf wenig Platz: Tecdos Omega Drive ist besonders kompakt und besteht aus drei Umlenkrädern, die zu einem Dreieck angeordnet sind. Das Antriebsrad arbeitet frei von Zusatzkräften und der Antrieb erzeugt keine Reaktionskräfte. Die Kette wird über die integrierte Kettenführung durch den Antrieb geführt, wodurch sich der Umschlingungswinkel von 180 Grad ergibt.
Aufgrund der geringen Baugröße und der Lagerung der Kette im Kettensack, kommt der Antrieb auch da zum Einsatz, wo beispielsweise Seilwinde oder Zahnstange keinen Platz finden. Tecdos Omega Drive ist einfach zu montieren und toleriert Flucht- und Maßabweichungen ebenso wie Temperatur-Längungen. Der Antrieb ist, wie die Hochleistungs-Rundstahlkette auch, witterungs- und korrosionsbeständig. Darüber hinaus ist die Abnahme verschiedener maritimer Klassifikationen möglich.
Sieben Standardgrößen, flexibel kombinierbar
RUD fertigt den Antrieb Tecdos Omega Drive standardmäßig in sieben verschiedenen Kraftklassen: von der kleinsten Variante Omega Tec 6 mit einer Größe von 155 mm x 200 mm x 73 mm (H x L x B) und einer Zugkraft von 6 kN, bis hin zur größten Variante Omega Tec 260 mit einer Größe von 913 mm x 1176 mm x 371 mm (H x B x L) und einer Zugkraft von 260 kN.
Je nach Last und Anforderung können dabei unterschiedliche Tecdos Omega Drive Antriebe miteinander kombiniert werden. Das modulare Konzept ermöglicht den Antrieb durch Elektro-, Hydraulik- oder Pneumatikmotoren.
Tecdos Antriebstechnik
Ein weiteres System von RUD ist Tecdos Pi-Gamma für horizontale und vertikale Anwendungen. RUD Tecdos bietet langlebige, zuverlässige und sichere Komponenten sowie technische Komplettlösungen für jede Anforderung. Eine Reihe von Standardkomponenten lassen sich dabei modular kombinieren.
Über RUD:
Die RUD Ketten Rieger & Dietz GmbH u. Co. KG, 1875 von Carl Rieger und Friedrich Dietz im schwäbischen Aalen gegründet, erzielt mit über 1700 Mitarbeitern in über 120 Ländern einen jährlichen Umsatz von 200 Millionen Euro. An Standorten u. a. in Deutschland, Australien, Brasilien, China,
Indien, Rumänien und den USA produziert das Familienunternehmen neben Anschlag- und Zurrtechnologie, Gleitschutzketten, Hebezeugketten, Förder- und Antriebstechnik sowie Equipment für Werkzeughandling. Mit der Marke Erlau stellt das deutsche Traditionsunternehmen außerdem Reifenschutzketten und Objekteinrichtungen für den Innen- und Außenbereich her.
Quelle und Vorschaubild: RUD Ketten Rieger & Dietz GmbH u. Co. KG
