Anti-Kollisionslösung für Portalkrane

Nach der erfolgreichen Zusammenarbeit in einem chinesischen Stahlwerk 2011 hat Herkules, der Hersteller von Walzenbearbeitungsmaschinen, die Symeo GmbH mit einem weiteren Projekt in China zur Kollisionsvermeidung von Kranen in der Walzenwerkstatt eines Walzwerks beauftragt.

Unter der Leitung und Ausführung des Walzenschleifmaschinenspezialisten Herkules wurde bei dem Stahlhersteller BenXi Iron & Steel in China ein neuer Roll Shop gebaut. Herkules lieferte nicht nur alle zum Roll Shop gehörenden Komponenten wie die Walzenschleifmaschinen oder Krane, sondern auch das Roll Shop Management System zur Automatisierung der Walzenwerkstatt.

Symeo-Funkmesstechnik erfasst Kran-Koordinaten

Als Sensor-Experte für Positionsbestimmung und drahtlose Datenübertragung war Symeo für die Lokalisierung und Anti-Kollision von zwei automatisierten Halbportalkranen, sogenannten Loadern, und drei bemannten Portalkranen zuständig, die sich auf unterschiedlichen Kranbahnen bewegen. Basierend auf dem patentierten Symeo-Positionsradar werden die Abstände von Symeo-Funksensoren, die an den Kranen befestigt worden sind, zu festen Referenzpunkten, so genannten Transpondern, durchgehend per Funk gemessen und so die Positionen aller Krane in Echtzeit bestimmt.

Die Kranpositionen sowie selbst festgelegte Warn- und Stoppbereiche werden über eine 3D-Visualisierung in der Leitwarte angezeigt. Wird ein bestimmter Abstand der Krane zueinander unterschritten, können die Bewegungen der einzelnen Krane durch eine direkte Anbindung an die Kransteuerung verlangsamt oder blockiert werden. Optional können alle Positionsdaten über verschiedene drahtlose Kommunikationskanäle dezentral an alle Teilnehmer des Kollisionswarnsystems weitergeleitet werden.

Nach den beiden erfolgreich abgeschlossenen Projekten ist für 2016 ein drittes Projekt von Herkules und Symeo zur Kranortung und Kollisionsvermeidung in einem weiteren chinesischen Stahlwerk geplant.

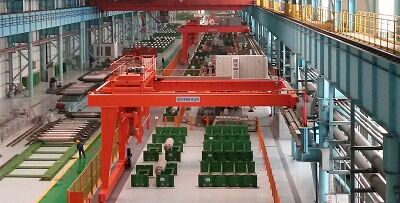

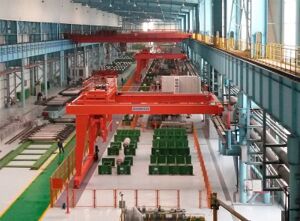

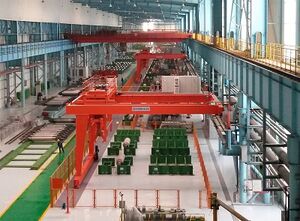

Quelle: Symeo GmbH; Foto: BenXi Iron & Steel
